STP18N60M2

产品概述：STP18N60M2 N通道 MOSFET

一、基本信息

STP18N60M2是一款高性能的N通道MOSFET（绝缘栅场效应管），由意法半导体（STMicroelectronics）生产。该器件广泛应用于高电压、大电流的电子电路中，适用于开关模式电源（SMPS）、直流电机驱动、照明控制以及其他需要高效能与可靠性的应用场合。

二、主要参数

STP18N60M2的主要参数如下：

• 漏源电压（Vdss）：600V
• 连续漏极电流（Id）：13A（在温度为25°C的条件下）
• 导通电阻（Rds(On)）：在10V的栅极驱动电压下，最大值为280毫欧（在6.5A电流下测得）。
• 栅极阈值电压（Vgs(th)）：最大值为4V（在250µA电流下测得）。
• 栅极电荷（Qg）：最大值为21.5nC（在10V的栅极驱动电压下）。
• 输入电容（Ciss）：在100V时，最大值为791pF。
• 功率耗散：最高可达110W（在Tc条件下）。
• 工作温度范围：-55°C至150°C（TJ）。

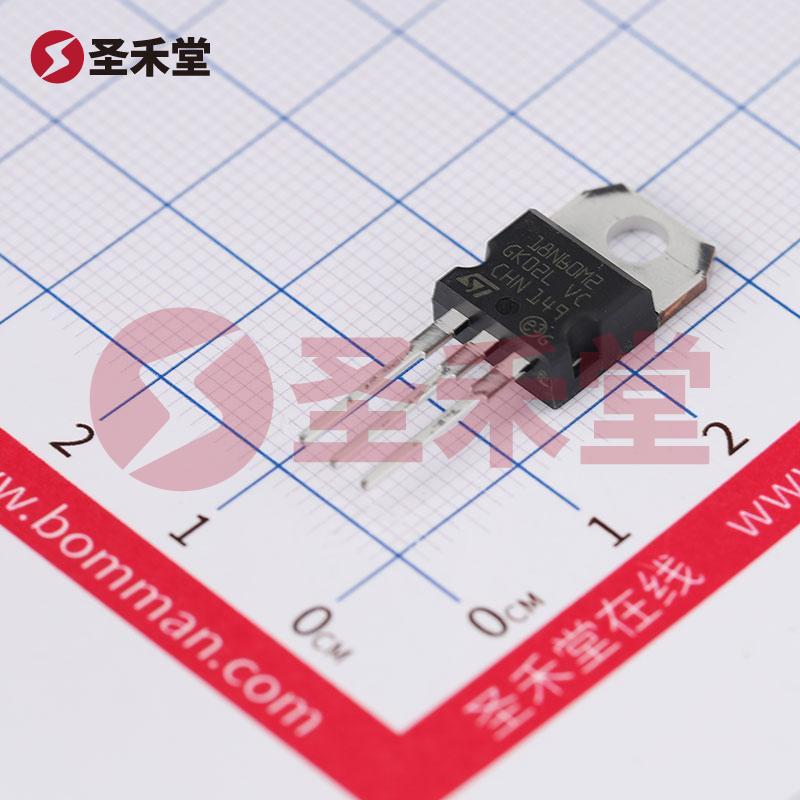

• 封装类型：TO-220，便于散热和组装。

三、设计优势

1. 高效率：STP18N60M2具有较低的导通电阻（Rds(On)），这意味着在导通时能量损耗极小，从而提高整体电路的效率。尤其适合于高频开关应用，可以显著降低开关损耗。

2. 高耐压特性：高达600V的漏源电压，使得STP18N60M2能够在高压环境下正常运行，适应性强，对于多种电源系统都有良好的兼容性。

3. 可靠性：STP18N60M2设计上考虑了高温和高功率应用，额定工作温度范围宽，从-55°C到150°C，使得其在严苛环境下的可靠性显著提升。

4. 强大的散热能力：采用TO-220封装，提供较大的散热面，有利于提高其散热性能，减少因过热造成的故障风险。

四、应用领域

STP18N60M2的高压、大电流特点使其在多个领域中得以广泛应用，包括但不限于：

• 开关电源（SMPS）：用于电源转换，以提高效率和减少能量损耗。
• 直流电机驱动：在电机控制模块中，优化驱动性能，提高电机的工作效率。
• 照明控制：在LED驱动电路中，确保持久耐用和稳定影响光源的效率。
• 电力转换设备：如逆变器、电源模块等，处理高压和高频信号。

五、总结

STP18N60M2凭借其高效性、耐压特性和良好的散热能力，是一款功能强大的N通道MOSFET，适合于各种高功率应用。在设计和研发中，这一产品将为您的电路提供优异的性能和可靠性，助力于各种电子产品的成功上市。无论是在开关电源、直流电动机驱动，还是在高压电源的领域中，STP18N60M2都能有效满足设计要求，并为用户提供显著的性能优势。
