AOS AO3415A P沟道MOSFET产品概述

一、产品定位与基本类型

AO3415A是AOS（Alpha & Omega Semiconductor）推出的增强型P沟道金属-氧化物-半导体场效应晶体管（MOSFET），属于小功率/小信号功率器件范畴。其专为低电压（≤30V）、中电流（≤5A） 的便携及消费电子应用设计，兼具低导通损耗、紧凑封装与高性价比优势，是同类场景中替代进口器件的主流选择之一。

二、核心电性能参数解析

AO3415A的核心参数精准匹配低电压应用需求，关键指标如下：

1. 耐压与电流能力：漏源击穿电压(V_{DSS}=-30V)（负电压体现P沟道特性），连续漏极电流(I_D)在室温（(T_a=25℃)）下可达(-4.2A)，高温环境（(T_a=100℃)）仍维持(-3.4A)，满足多数便携设备的功率需求 ；
2. 导通电阻表现：导通电阻(R_{DS(on)})是功率损耗的核心指标，在(V_{GS}=-4.5V)（典型控制电压）、(I_D=-4.2A)条件下，典型值仅(45mΩ)，最大值不超过(60mΩ)，显著降低导通压降与发热；
3. 阈值电压特性：栅源阈值电压(V_{GS(th)})典型值(1.2V)（范围(0.8V~1.8V)），兼容3.3V、5V等主流控制电路，无需额外电平转换即可驱动；
4. 开关速度：开通时间(t_{on}=12ns)、关断时间(t_{off}=18ns)，适合高频DC-DC转换器等应用。

三、封装与引脚功能定义

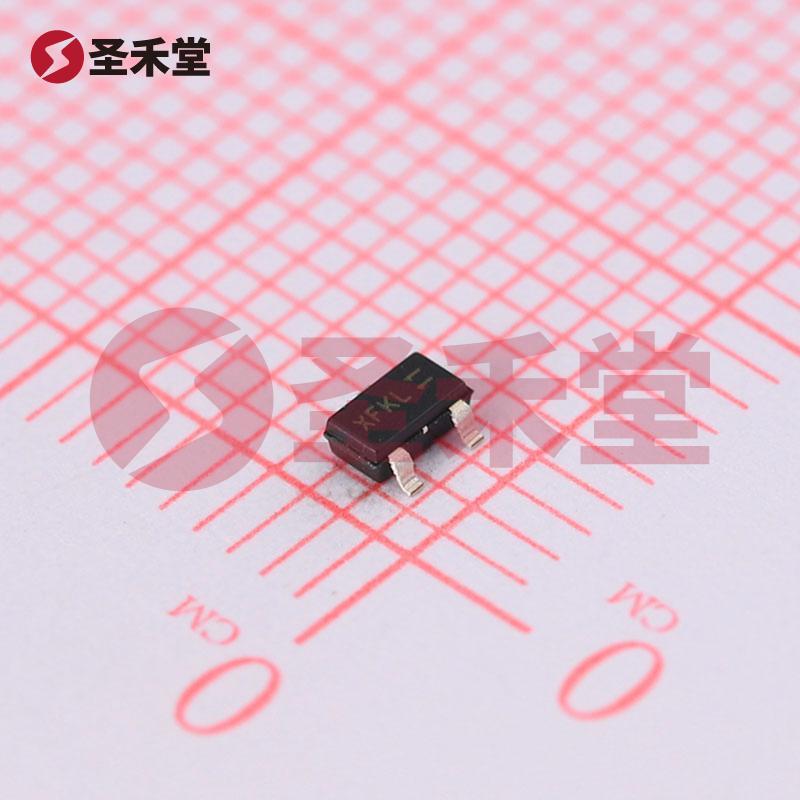

AO3415A采用SOT-23-3封装（3引脚表面贴装封装），尺寸仅(2.9mm×1.6mm×1.1mm)，具有体积小、重量轻、散热性好的特点，适配高密度PCB设计。引脚功能明确：

• 1脚：源极（Source，S）；
• 2脚：栅极（Gate，G）；
• 3脚：漏极（Drain，D）。
  引脚布局清晰，易焊接与电路集成，适合批量生产。

四、典型应用场景覆盖

AO3415A凭借低电压、中电流、小封装的特性，广泛应用于以下领域：

1. 便携电子设备：智能手机、平板电脑、智能手表的电源管理（电池充放电控制、负载开关）；
2. 低电压DC-DC转换器：5V转3.3V、3.3V转1.8V等降压/升压电路的开关管；
3. 负载开关：传感器、外设供电的通断控制（低功耗场景）；
4. 电池保护电路：锂离子电池过充、过放保护的开关元件；
5. 音频与显示：小型扬声器驱动、LED背光驱动的功率开关；
6. 消费电子配件：移动电源、蓝牙耳机的功率管理模块。

五、关键优势与市场价值

1. 高效节能：低导通电阻减少功率损耗，提升便携设备续航能力；
2. 驱动兼容性强：低阈值电压适配主流控制电路，降低系统设计复杂度；
3. 空间利用率高：SOT-23小封装节省PCB面积，支持设备小型化趋势；
4. 可靠性高：AOS成熟工艺保障器件稳定性，适合工业批量应用；
5. 成本效益优：性价比高于同类进口器件，满足中低端消费电子的成本控制需求。

综上，AO3415A是一款专为低电压中电流应用优化的P沟道MOSFET，在便携电子、电源管理等领域具有显著的应用价值。
