ZXM61P02FTA

产品概述：ZXM61P02FTA P沟道MOSFET

概述

ZXM61P02FTA是一款高性能的P沟道金属氧化物半导体场效应管（MOSFET），由知名半导体制造商DIODES（美台）出品。该组件专为低电压、高电流应用而设计，拥有卓越的导通性能和出色的热管理能力，广泛应用于电源管理、开关电路、负载驱动等领域。

关键参数

1. 漏源电压（Vdss）: 20V

   • ZXM61P02FTA适用于20V以下的电压环境，确保在该范围内的稳定工作。

2. 连续漏极电流（Id）: 900mA（25°C）

   • 高达900mA的漏极电流使其能够应对较为严苛的负载条件，适合多种应用场景。

3. 栅源极阈值电压: 1.5V @ 250µA

   • 低阈值电压确保在较低的电压下即可实现开关控制，提高了电源效率。

4. 漏源导通电阻（Rds(on)）: 600mΩ @ 610mA, 4.5V

   • 优异的导通电阻值降低了在开关时的功耗和发热，增强了整体电路的能量效率。

5. 最大功率耗散（Pd）: 625mW（Ta=25°C）

   • 能够有效管理热量，适应各种环境下的高功率应用需求。

6. 工作温度范围: -55°C ~ 150°C

   • 扩展的工作温度范围适合于各种恶劣环境，提供了更大的设计灵活性。

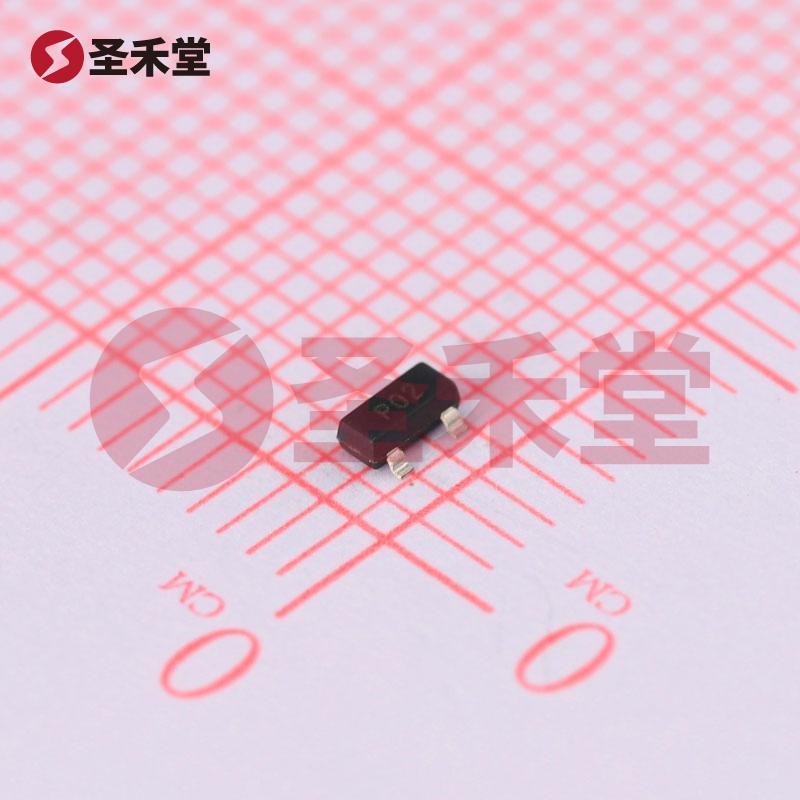

7. 封装类型: SOT-23-3

   • 紧凑型的表面贴装封装方便在空间受限的电路板上进行安装。

应用场景

ZXM61P02FTA的设计适合多个应用，包括但不限于：

1. 电源管理

   • 在开关电源、DC-DC转换器中应用，提升转换效率和系统的稳定性。

2. 负载驱动

   • 用于家用电器、LED照明及小型电机的驱动，提供高效、可靠的开关控制。

3. 电池管理

   • 适合于便携式设备中的电池开关控制，保持低功耗运行。

4. 信号开关

   • 用于低频、高速信号开关，应用于通信设备和数据传输线路。

设计注意事项

在设计使用ZXM61P02FTA的电路时，设计师应注意以下几点：

1. 电源电压的选择

   • 确保工作电压在额定范围内，避免过压导致元件损坏。

2. 散热管理

   • 由于其最大功率耗散为625mW，建议在设计时考虑散热措施，例如散热片或热传导材料。

3. 栅极驱动电压

   • 为确保MOSFET适时导通，输入栅极信号应设计在1.5V以上，同时不超过±12V的限制。

4. 布局设计

   • 由于该器件为表面贴装型，优化PCB布局和走线可降低寄生电感和电容，从而提高开关性能。

结论

ZXM61P02FTA是一款性能卓越、使用灵活的P沟道MOSFET，适合于多种应用领域的电源和负载管理。其可靠性和成本效益使其成为设计师在开发高效电子设备时的不二选择。随着电子应用对功率和性能要求的不断提升，ZXM61P02FTA将继续在市场中发挥其重要角色。
