ZTX651

ZTX651 产品概述

1. 概述

ZTX651 是一款高性能 NPN 型三极管（BJT），设计用于满足各种功率管理和信号放大应用的需求。其主要特点包括额定功率为 1W，集电极电流 (Ic) 高达 2A 和集射极击穿电压 (Vce) 达到 60V。这款三极管的高功率和电压范围使其在众多电子电路中表现出色，尤其是在电源开关和音频放大等领域。

2. 绝对最大额定值

• 额定功率: 1W
• 集电极电流 (Ic): 最大值 2A
• 集射极击穿电压 (Vce): 最大值 60V
• 电流 - 集电极截止 (ICBO): 最大值 100nA
• 饱和压降: 在不同的集电极电流下，最大值为 500mV (在 200mA 和 2A 的情况下)

这些参数说明了 ZTX651 在高负载情况下仍能稳定工作，适合用于需要处理大电流或高电压的设计。

3. 频率与温度特性

ZTX651 的频率跃迁高达 175MHz，这使得该器件在高频信号放大和切换应用中表现出色。此外，其工作温度范围为 -55°C 至 200°C（TJ），在严酷和极端的工作环境中均可正常使用，适合航空航天、汽车及工业控制等要求高可靠性的应用。

4. 封装与安装方式

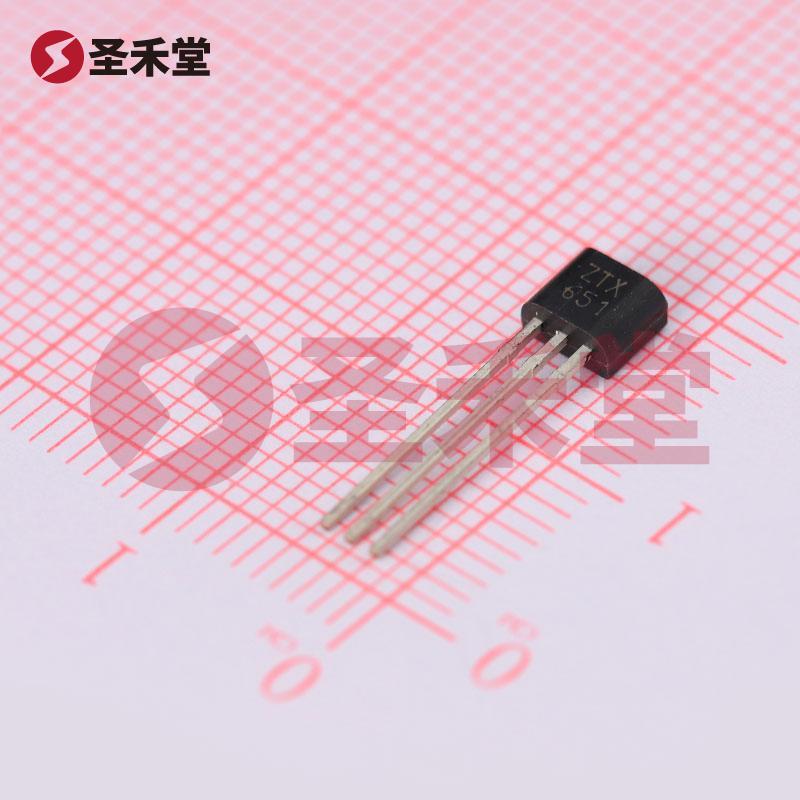

ZTX651 采用 E-Line-3 封装，也兼容 TO-92 封装，支持通孔安装。这种封装方式不仅便于焊接和安装，同时也能够有效散热，从而确保设备的长期稳定性。由于其紧凑的外形，ZTX651 适合于空间有限的应用设计中。

5. 应用场景

ZTX651 的设计使其在多个领域都能得到广泛应用，包括但不限于：

• 电源管理: 可用于开关电源（SMPS）、线性稳压电源等电源管理电路。
• 放大器: 由于其较高的集电极电流和良好的频率响应，适用于音频放大器和信号放大电路。
• 开关电路: 可在各种开关电路中使用，包括继电器驱动和电机控制等高功率应用。
• 工业控制装置: 适合用于特定的控制和调节电路中，在工业自动化中发挥重要作用。

6. 总结

ZTX651 三极管凭借其优越的电气特性和出色的散热能力，成为设计工程师的首选元件之一，适用于对功率和电压有较高要求的设计。该器件在应用中的高频率响应表明其在现代电子设备中具有良好的适用性，无论在传统的模拟电路，还是在快速开关的数字电路中，ZTX651 都能够提供可靠的性能支持。
