STN3NF06 产品概述
STN3NF06 是一款由意法半导体（STMicroelectronics）生产的高性能 N 通道场效应管（MOSFET），其主要应用在开关电源、电机驱动、照明控制、负载开关和无线电频率（RF）应用等领域。该器件具有出色的电气特性，能够满足现代电子设计中对高效率和高功率处理的严格要求。
主要技术参数

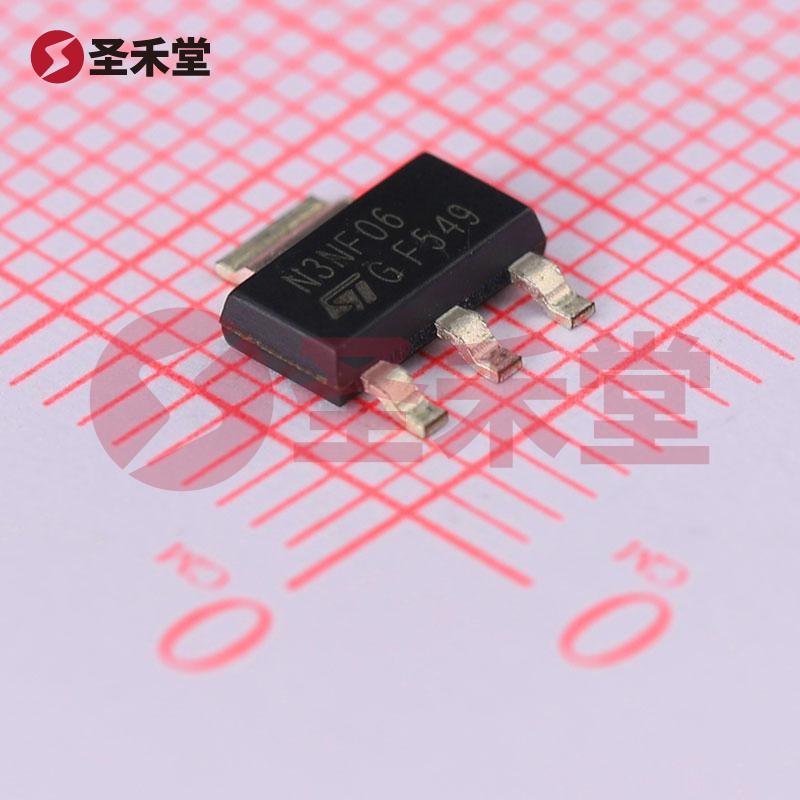

封装类型: STN3NF06 采用 TO-261-4 和 SOT-223 封装，该封装小巧，适合于表面贴装（SMT）技术，便于自动化生产和提高空间利用率。
漏源极电压 (Vdss): 此器件具有 60V 的漏源极电压，适用于较高电压的应用场景。
连续漏极电流 (Id): 在 25°C 环境温度下，STN3NF06 的连续漏极电流为 4A（Tc），说明该器件能在相对高的工作电流下稳定运行。
最大栅源电压 (Vgss): 该 MOSFET 支持 ±20V 的栅源电压，使得驱动电路设计更加灵活。
导通电阻 (Rds(on)): 在 1.5A 和 10V 的条件下，最大 Rds(on) 为 100 毫欧，较低的导通电阻意味着在导通状态下耗散的功率较小，可以实现更高的效率。
门极电荷 (Qg): 在 10V 条件下，门极电荷为 13nC，较低的门极电荷值有助于提高开关速度，降低驱动功率损耗。
工作温度范围: STN3NF06 的工作温度范围为 -55°C ~ 150°C，具有良好的热稳定性，能够适应各种恶劣环境。
功率耗散 (Pd): 该器件的最大功率耗散为 3.3W（Tc），使其能够在高功率应用中安全运行。
输入电容 (Ciss): 在 25V 条件下，输入电容最大值为 315pF，这一特性有助于提高开关频率，适用于快速开关应用。
应用领域
STN3NF06 的特性使得其在多个应用领域都能发挥重要作用。它广泛应用于：
开关电源: 在逆变器、DC-DC 转换器和其他电源管理系统中，该 MOSFET 能够有效控制电流，减少能量损耗，提高整体效率。
电机控制: 在电机驱动电路中，STN3NF06 可以负责控制电机的开关实现精确调速，减少运动系统中的能量损耗。
照明控制: 在LED照明控制中，该器件的特性使其能稳定地控制LED的工作状态，提高光效。
负载开关应用: STN3NF06 的稳定性和可靠性使其成为各种负载开关的理想选择，能够处理从小功率到中功率等级的设备。
设计考虑
在设计使用 STN3NF06 的电路时，设计师需要考虑 MOSFET 的驱动电压要求，适当选择栅极电压以获得最佳的导通性能和效能。此外，在布局电路时，应该优化 PCB 路径以最小化相关的寄生电感和电容，这样可以提高开关性能并降低EMI。
小结
STN3NF06 是一款性能优良、适应性强的 N 通道 MOSFET，具备广泛的应用潜力。借助其丰厚的电气参数和各种优秀的工作特性，STN3NF06 在现代电子产品中，尤其是在需要高效能和高可靠性的场合，成为了不可或缺的元件。作为意法半导体产品中的一颗璀璨明珠，STN3NF06 絕對是现代电子设计中的一个强有力的选择。
