型号:

STD5NM60T4

品牌:ST(意法半导体)
封装:DPAK
批次:24+
包装:编带
重量:0.389g
其他:

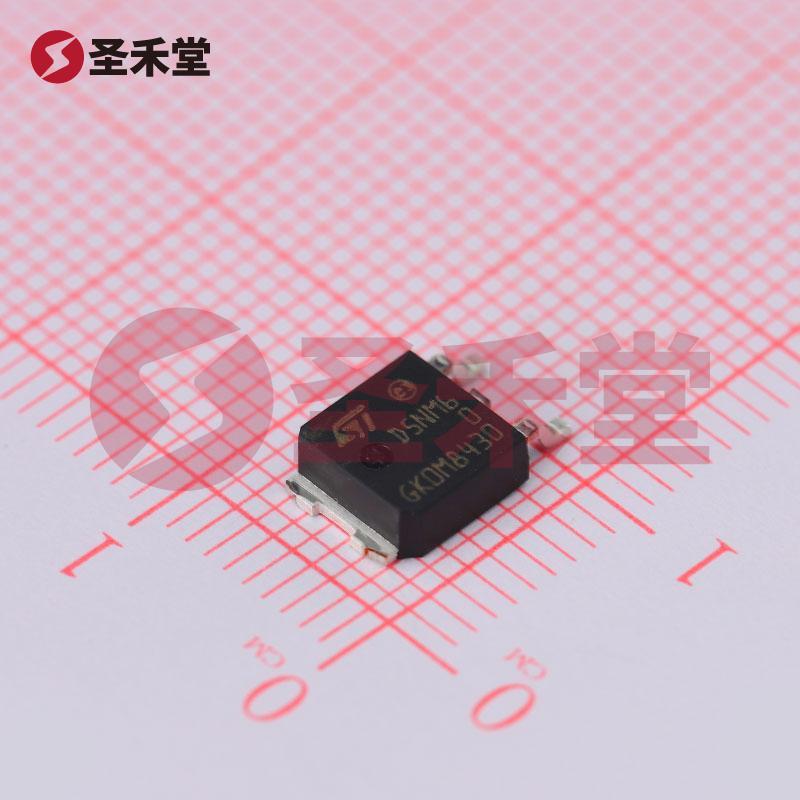

STD5NM60T4 产品实物图片
STD5NM60T4 一小时发货
描述:场效应管(MOSFET) 96W 600V 5A 1个N沟道 DPAK
库存数量
库存:
2500
(起订量: 1, 增量: 1
最小包:2500
商品单价
梯度内地(含税)
1+
5.2
100+
4.33
1250+
3.94
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)600V
连续漏极电流(Id)5A
导通电阻(RDS(on)@Vgs,Id)900mΩ@10V,2.5A
功率(Pd)96W
阈值电压(Vgs(th)@Id)5V@250uA
栅极电荷(Qg@Vgs)18nC@10V
输入电容(Ciss@Vds)400pF@25V
反向传输电容(Crss@Vds)10pF@25V
工作温度-55℃~+150℃@(Tj)

STD5NM60T4 产品概述

概述

在现代电子设备中,场效应管(MOSFET)作为一种重要的功率开关组件,得到了广泛的应用。STD5NM60T4是由意法半导体(STMicroelectronics)生产的一款高性能N沟道MOSFET,其设计用于高压和高电流的电源管理应用。该器件在高达600V的漏源电压下提供出色的性能,适合在各种苛刻的环境中使用。

关键特性

  • 额定电压:STD5NM60T4的漏源电压(Vdss)高达600V,使其能够在高压应用中可靠地工作。
  • 连续漏极电流(Id):该器件在25°C的环境温度下,能够连续通过高达5A的漏极电流,为各种功率转换电路提供强大的驱动能力。
  • 功率耗散:功率耗散最大为96W,确保在高功率条件下的安全操作,适用于宽范围的电源应用。
  • 导通电阻:在10V的栅源电压下,最大导通电阻(Rds On)为1Ω(@ 2.5A),这意味着在操作中具有较低的能量损耗,提高了整体系统效率。
  • 驱动电压:该MOSFET支持最大10V的驱动电压,为栅极提供所需的高效控制。
  • 工作温度范围:STD5NM60T4的工作温度范围为-55°C至150°C,使其在极端环境下也能可靠运行,适用于工业和消费电子领域。
  • 栅极电荷:在10V的Vgs下,栅极电荷最大值为18nC,表明其实现快速开关操作所需的能力,从而减少开关损耗。
  • 输入电容(Ciss):最大输入电容为400pF(@ 25V),确保良好的高频性能并降低开关损耗。

应用领域

STD5NM60T4被设计用于广泛的应用场景,包括但不限于:

  1. 开关电源:由于其高耐压和低导通电阻,STD5NM60T4非常适合用于开关电源变换器(SMPS)中,提高转换效率。
  2. 电机驱动:在驱动电机的场合,此MOSFET能够提供高电流以控制电机启停以及速度调节。
  3. 功率放大器:在RF及音频功率放大器的应用中,提供可靠的开关性能,优化输出功率。
  4. LED驱动电路:通过其高效率,STD5NM60T4可以用于LED驾驶电路,提高整体照明效率。
  5. 电池管理系统:适合用于电动汽车和其他高功率电池管理应用中,确保安全可靠的电源管理。

封装与生产信息

STD5NM60T4采用DPAK封装,具有较小的占板面积,适合于现代小型化电子产品的布局要求。DPAK结构不仅提高了散热性能,也简化了表面贴装工艺,便于集成到高密度电路板中。作为意法半导体的产品,STD5NM60T4凭借其卓越的品质和稳定性,为设计师提供了一个可靠的解决方案,帮助他们实现高效能的电源设计。

总结

STD5NM60T4是一款高性能的N沟道MOSFET,凭借其600V的高压能力、5A的连续电流输出及低导通电阻特性,成为多种电源管理及开关应用的理想选择。无论是在高温或低温环境下,它均能发挥出卓越的性能,为电源设计提供了强大的支持。借助意法半导体的技术优势,STD5NM60T4在行业内树立了良好的声誉。无论您的应用需求是什么,STD5NM60T4都能为您提供可靠的解决方案。
