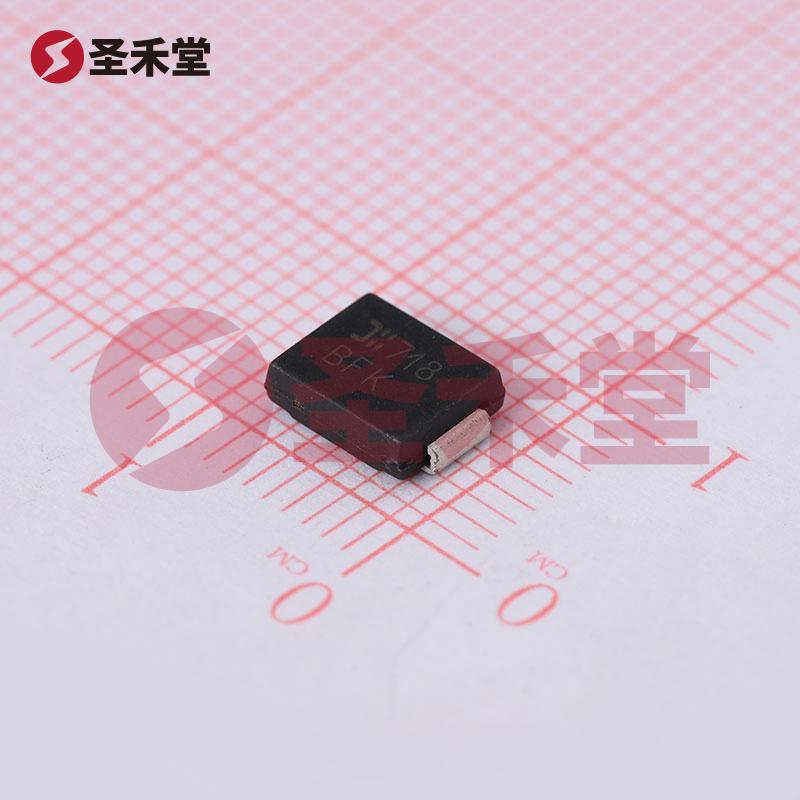

SMCJ30CA-13-F

产品概述：SMCJ30CA-13-F

一、基本信息

SMCJ30CA-13-F 是一款由美台DIODES品牌制造的表面贴装型齐纳二极管，专为过压保护设计。此元件在性能和规格上都满足现代电子设备对可靠性的严格要求，适用于多种应用场合，特别是在需要保护敏感电子元件免受瞬态电压冲击的情况下。

二、关键技术参数

1. 安装类型：SMCJ30CA-13-F 为表面贴装型，便于在现代电路板中实现高效的自动化焊接和快速组装。

2. 反向击穿电压：该元件的典型反向断态电压为30V，最低击穿电压为33.3V，这使其在多个不同的工作条件下都能提供稳定的保护。

3. 夹位电压：在最高 31A 的脉冲电流下，其电压夹位达到48.4V，确保在瞬态电压事件发生时，能够有效限制电压，防止对下游电路的损害。

4. 功率能力：SMCJ30CA-13-F 的峰值脉冲功率为1500W（1.5kW），这种高功率特性能够应对各种瞬态过电压事件，保障电路的安全性和稳定性。

5. 工作温度：具有广泛的工作温度范围，从-55°C到150°C，确保在极端环境下仍可正常工作，展现出优异的耐高温和耐低温性能。

6. 电流特性：其峰值脉冲电流（10/1000 µs 时间标准下）可达到31A，使其能够处理高强度的瞬态电流，适用于大电流处理场合。

7. 双向通道：SMCJ30CA-13-F 提供单一的双向通道，适合在对称的电路中提供有效的反向电压保护。

三、应用领域

SMCJ30CA-13-F 在多个领域中都有广泛的应用，主要包括：

• 消费电子：如手机、平板电脑和笔记本电脑等设备，需可靠保护微电子组件。
• 工业自动化：用于各种传感器及控制系统，确保设备在电压瞬变时的安全。
• 汽车电子：在汽车控制单元和电动汽车管理系统中，保护电路免受高电压瞬态现象的影响。
• 通信设备：对网络设备，如路由器和交换机，提供必要的电压保护，以维持稳定的通信质量。

四、设计优势

1. 高安全性：通过其优越的电压夹位和反向电压特性，SMCJ30CA-13-F 为敏感组件提供了强有力的保护，有效延长了设备的使用寿命。

2. 小型化设计：其表面贴装封装(SMC)使其在PCB布局上更加灵活，为现代电子设计提供更多的空间利用效率。

3. 极低的漏电流：在正常工作条件下，SMCJ30CA-13-F 的漏电流非常低，从而有效节省了功耗，提高了系统的整体能效。

五、总结

SMCJ30CA-13-F 是一款创新且高效的齐纳二极管，凭借其优秀的电压保护能力和高功率处理能力，能够满足现代电子设备对安全性和可靠性的需求。无论在消费电子、工业、汽车还是通信领域，SMCJ30CA-13-F 都是设计师保护电路和延长组件寿命的理想选择。借助其卓越的性能参数和广泛的应用性，SMCJ30CA-13-F 将继续在现代电子技术中扮演重要角色。
