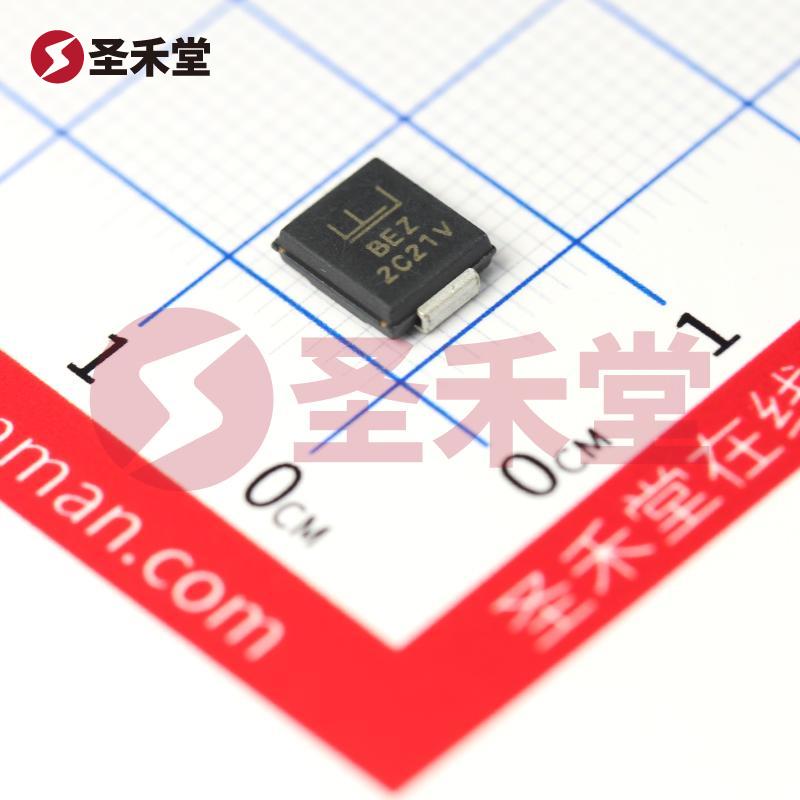

SMCJ24CA 产品概述
在现代电子产品设计中，电源线路保护变得越来越重要，尤其是在对抗高电压瞬态和脉冲的场景中。作为一款高性能的瞬态电压抑制器，SMCJ24CA（来自Littelfuse美国力特）的推出有效应对了这一需求，尤其是在对电路安全性和可靠性要求极高的情况下。
产品基本参数
SMCJ24CA 是一种双向瞬态电压抑制二极管（TVS），采用DO-214AB（SMC）封装，具备以下基本参数：
- 极性: 双向（Bidirectional）
- 峰值脉冲电流（10/1000us）: 38.6A
- 箝位电压: 38.9V
- 击穿电压（最小值）: 26.7V
- 反向关断电压（典型值）: 24V
这些参数确保SMCJ24CA能有效提供电压瞬变的保护，防止电路元器件因过压而受到损坏。
功能与优势
高峰值脉冲电流能力: 具有38.6A的峰值脉冲电流能力，SMCJ24CA能够应对高能量的电压瞬变，适用于各种电源适配器以及能量量测设备的保护。
有效的箝位电压: 38.9V的箝位电压确保在突发电压出现时，二极管能够迅速将电压钳制在安全水平，保护后方电路不受损害。
广泛的应用环境: SMCJ24CA的工作温度范围在-55°C到150°C之间，使得其在极端环境条件下仍能正常工作，特别适合汽车电子、工业控制、通信设备等领域的应用。
二向性设计: 该产品的双向特性使其能够同时在正向和反向电流中发挥保护作用，减少电路设计的复杂性以及降低元件数量。
表面贴装型封装: SMC（DO-214AB）封装型式使得其在PCB板上的安装更为便捷，符合现代电子设备对体积小和重量轻的要求。
高功率处理能力: 额定功率高达1500W（1.5kW）的瞬间功率处理能力，确保它能够在极端条件下，快速释放能量而不会导致电路故障。
应用场景
SMCJ24CA广泛应用于多种电子产品和电路领域，包括但不限于：
- 电力监测与分析设备: 保护设备免受突发电压对监测和分析电路造成的损坏。
- 通信设备: 在高频或长距离传输线路中有效降低瞬态电压影响，确保信号稳定。
- 汽车电子: 保护复杂的汽车内部电路，对抗启动时可能产生的大电流瞬态。
- 家用电器: 在家用电器的电源线中使用，防止因雷击或电网瞬态波动而造成的损坏。
总结
SMCJ24CA作为一款高效的瞬态电压抑制器，以其出色的电气性能、可靠的工作温度范围以及广泛的应用适性，成为保护电路设计中的重要元器件。随着电子产品的快速发展和对电路稳定性要求的提高，该产品将为电子设备提供更为可靠的保护方案，确保各种应用场景下的设备安全与稳定。因此，选择SMCJ24CA不仅有助于提升产品的整体可靠性，也能够有效减少因电压瞬态而导致的经济损失。
