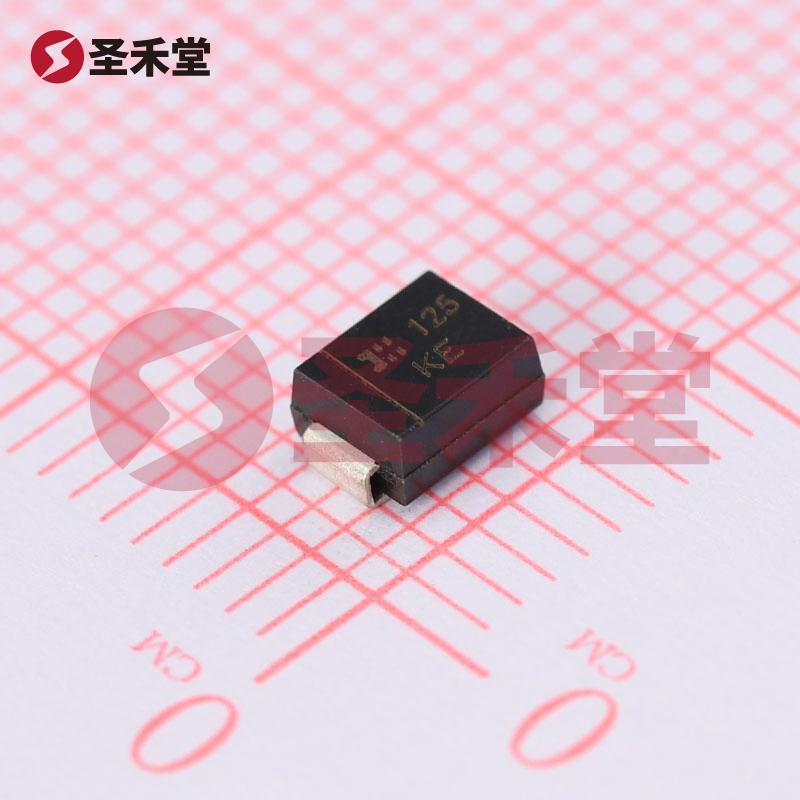

SMBJ5.0A-13-F

产品概述：SMBJ5.0A-13-F

一、产品简介

SMBJ5.0A-13-F是一款高性能的瞬态电压抑制二极管(TVS)，适用于对敏感电子设备的过压保护。这款元器件主要用于瞬态电压抑制和电流冲击的限制，特别是在频繁的电压脉冲和浪涌环境中，能够有效保护电路免受损坏。其主要应用场景包括通信设备、计算机、医疗仪器以及各种消费电子产品等。

二、基本参数

• 极性：单向（Unidirectional），适合在直流电路中使用。
• 峰值脉冲电流 (10/1000µs)：65.2A，说明该器件能承受的最高瞬时电流，为电路提供了良好的脉冲耐受能力。
• 箝位电压：9.2V，能在遭受瞬态过电压时提供有效的限制，确保电路中的其他元件不被损坏。
• 击穿电压（最小值）：6.4V，指示器件在击穿状态下能够承受的最小电压值。
• 反向关断电压（典型值）：5V，确保在正常工作条件下不会引发故障。
• 电流 - 峰值脉冲：最大值为600W，适合较高功率脉冲应用。
• 工作温度：-55°C至150°C（TJ），宽温度范围使其适应各种恶劣工作环境。

三、封装及安装

SMBJ5.0A-13-F采用DO-214AA（SMB）封装，具有小体积和优良的散热特性，能够赔偿短距离电路布局中的空间限制。此外，SMB封装的表面贴装设计方便了在各种电路板上的应用，便于实现自动化生产和设备的小型化设计。

四、应用领域

由于其优越的电压抑制能力和极低的漏电流，SMBJ5.0A-13-F广泛应用于多种电子产品中，尤其在以下领域表现突出：

1. 通信设备：在网络设备和电话等通信系统的敏感区域提供保护，防止因电压峰值而引发的故障。
2. 计算机系统：保护计算机主板、硬盘及其他附加设备，确保数据安全和系统稳定运行。
3. 消费电子产品：例如手机、平板等设备的保护，为用户创造更安全的使用环境。
4. 医疗仪器：在各种医疗设备中，需要对电子元件提供可靠的保护，以免因意外电压波动造成设备无法正常工作。

五、结论

SMBJ5.0A-13-F作为高效、可靠的瞬态电压抑制二极管（TVS），提供了出色的电流保护能力，适合多个行业及各种保护需求。其优越的性能和贴心的设计，使得其在日常电子产品和高端设备中都具有重要的应用价值。对于设计师和工程师而言，选择SMBJ5.0A-13-F无疑是确保产品稳定性与安全性的理想选择。
