SI1967DH-T1-GE3 产品概述
产品简介

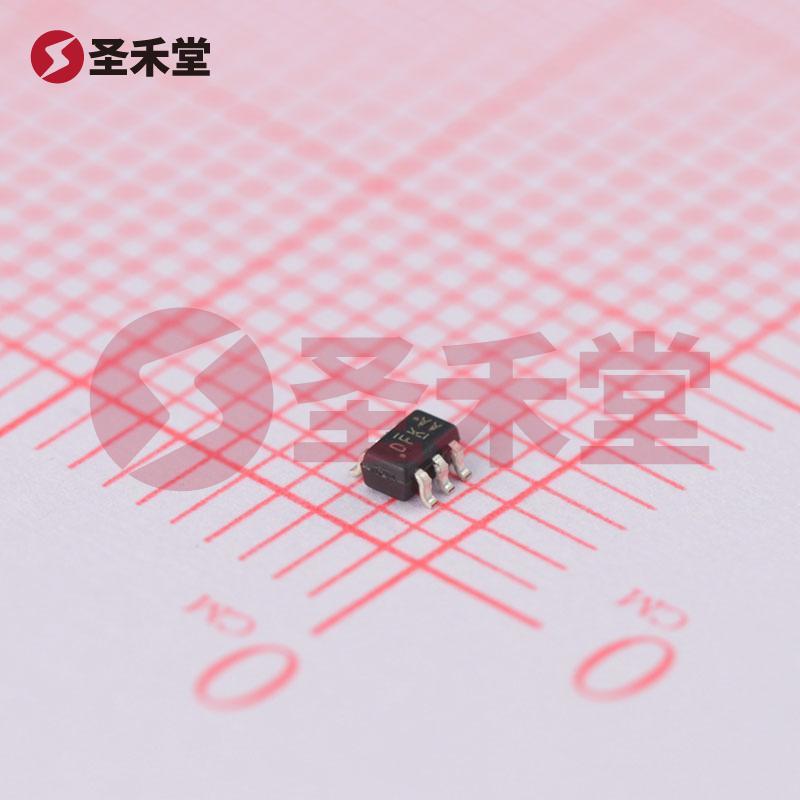

SI1967DH-T1-GE3 是一款由VISHAY(威世)提供的双P沟道场效应晶体管(MOSFET),采用SC-70-6(二 SOT-363)封装。该MOSFET最大漏源电压(Vdss)为20V,连续漏极电流(Id)可达1.3A,具备极低的栅源阈值电压和导通电阻,能够满足高性能低功耗电子应用的需求。
主要规格
- 漏源电压(Vdss): 20V
- 连续漏极电流(Id): 1.3A(在25°C时)
- 栅源极阈值电压(Vgs(th)): 1V @ 250µA
- 漏源导通电阻(RDS(on)): 790mΩ @ 250mA, 1.8V;490mΩ @ 910mA, 4.5V
- 最大功率耗散: 1.25W (在室温25°C下)
- 工作温度范围: -55°C ~ 150°C
- 输入电容(Ciss): 110pF @ 10V
- 栅极电荷(Qg): 4nC @ 8V
- 封装类型: SC-70-6(SOT-363)
应用领域
SI1967DH-T1-GE3 MOSFET 适用于多种应用场景,主要包括但不限于:
- 功率管理: 由于其低导通电阻和高效能,适合用于电源开关,电源转换器以及负载开关等功率管理解决方案。
- 低功耗电路: MOSFET 所具备的逻辑电平门特性使其在低电压驱动的应用中表现优异,尤其是在移动设备和便携式设备中。
- 音频和信号开关: 可用于音频信号开关和其他信号控制电路,其快速开关时间保证了信号的完整性。
- 汽车电子: 适合用于汽车电源分配和其他高温环境下的应用,得益于其宽广的工作温度范围。
性能优势
- 低功耗和高效率: 该MOSFET的设计重点在于降低导通电阻,极大地减少了在开关状态下的功率损耗,从而提高了整体系统的能效。
- 高温稳定性: 具有优良的热管理能力,适用于极端环境,满足汽车电子的高温要求。
- 紧凑的封装: SC-70-6 封装形式节省了PCB空间,使其非常适合于高密度的电路设计。
- 易于驱动: 低阈值电压使得它可以用较低的电压驱动,简化了电路设计。
结论
SI1967DH-T1-GE3 是一款技术先进、功能强大的双P沟道MOSFET。凭借其优秀的电气性能和可靠的制造工艺,VISHAY为其加入了多种电源管理和信号控制应用的便利性。无论是在消费电子、汽车电子还是工业控制领域,SI1967DH-T1-GE3都展现出强大的竞争力,是设计师和工程师们的理想选择。随着技术的不断进步,该产品将继续在各类创新应用中发挥重要角色。
