SDM1U20CSP-7

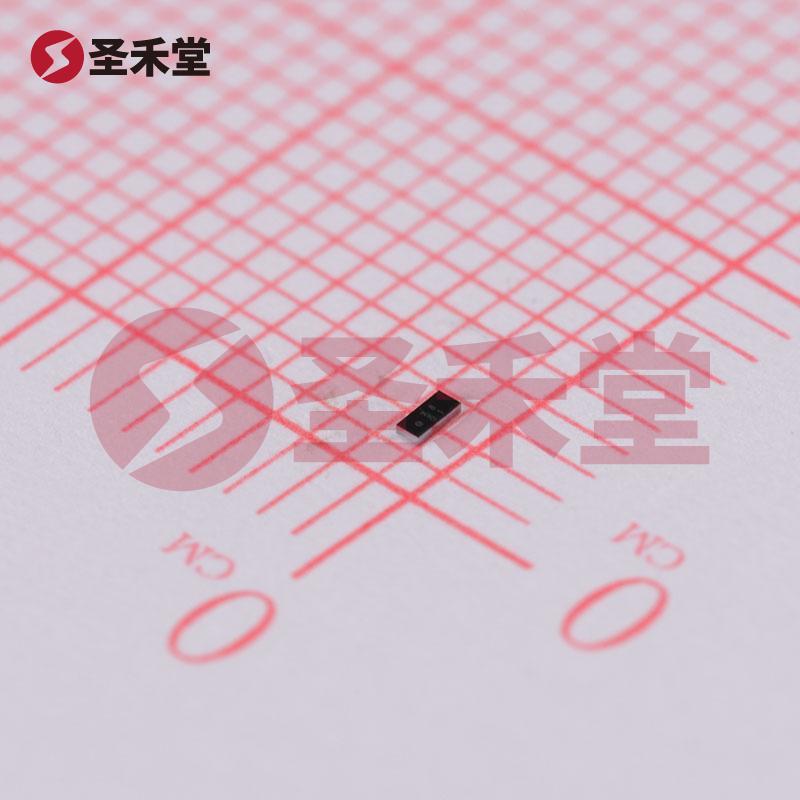

SDM1U20CSP-7 产品概述

概述

SDM1U20CSP-7 是一款具有优越性能的肖特基二极管，由知名品牌 DIODES（美台）制造，专为高效率电源管理和快速整流应用而设计。该器件的特性包括低正向压降、良好的热稳定性和高的反向电压耐受能力，使其成为各种电子设备中不可或缺的元件。其主要应用场景包括开关电源、充电器、电池管理系统以及其他需要快速开关特性的电路。

主要参数

• 直流反向耐压 (Vr): 最大20V
• 平均整流电流 (Io): 1A
• 正向压降 (Vf): 在1A时为440mV
• 反向电流泄漏 (Ir): 在20V时为100µA
• 反向电容 (C): 在4V，1MHz时为76pF
• 工作温度范围: 结温从-55°C到150°C
• 速度: 快速恢复 ≤ 500ns（当Io大于200mA时）

性能优势

1. 低正向压降: SDM1U20CSP-7的正向压降在1A负载条件下为440mV，显著低于传统二极管。这一特性使其在整流应用中提升整体效率，减少能量损失，尤其适合于要求高能效的电子设备。

2. 高反向耐压: 该器件的最大反向耐压为20V，保证了在多个工作条件下的可靠性与安全性，适应多种电源电压范围的需求。

3. 快速恢复特性: 反应速度快（<500ns），使其特别适合用于高频开关电源，能够有效降低切换损耗，提升信号清晰度，优化整体电路性能。

4. 小型封装设计: SDM1U20CSP-7采用 X3-WLB1406-2 表面贴装封装，具有良好的热性能和空间利用率，适合现代紧凑型电子产品设计。

5. 低温运行能力: 该二极管的工作温度范围从-55°C到150°C，使其在极端环境下也能够保持优良的工作性能，尤其适合工业和汽车电子应用。

应用场景

• 开关电源: 在开关电源电路中，其高效的整流过程能有效降低功耗，提升变换器效率。
• 电池充电器: 在充电器设计中，SDM1U20CSP-7能够实现高效能整流，从而缩短充电时间，延长电池的使用寿命。
• DC-DC 转换器: 在各种DC-DC配置中，作为整流组件，帮助保持高效率与稳定性。
• LED驱动电路: 在 LED 驱动电路中，能量损失小，提升驱动效率，确保亮度稳定。
• 便携式电子设备: 由于其优异的电气性能及小型化设计，广泛应用于手机、平板电脑及其他便携设备。

总结

SDM1U20CSP-7 是一款设计精良的肖特基二极管，凭借其低压降、高耐压及快速响应能力，在电子整流和电源管理等领域展现出卓越性能。其运行温度范围广泛，适合多种应用场景，尤其在现代高效能设备的设计中，能够发挥不可或缺的作用。选择SDM1U20CSP-7不仅是对电子产品性能的提升，也是对长期稳定性与可靠性的有力保障。
