描述：三极管(BJT) 300mW 150V 600mA PNP SOT-23
库存数量
库存：
36158
（起订量: 1, 增量: 1）
最小包：3000
商品单价
梯度内地(含税)
1+
0.103
3000+
0.082
产品参数
属性参数值
晶体管类型PNP
集电极电流(Ic)600mA
集射极击穿电压(Vceo)150V
功率(Pd)310mW
直流电流增益(hFE@Ic,Vce)60@10mA,5.0V
特征频率(fT)100MHz
集电极截止电流(Icbo)50nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)200mV@10mA,1.0mA
工作温度-55℃~+150℃

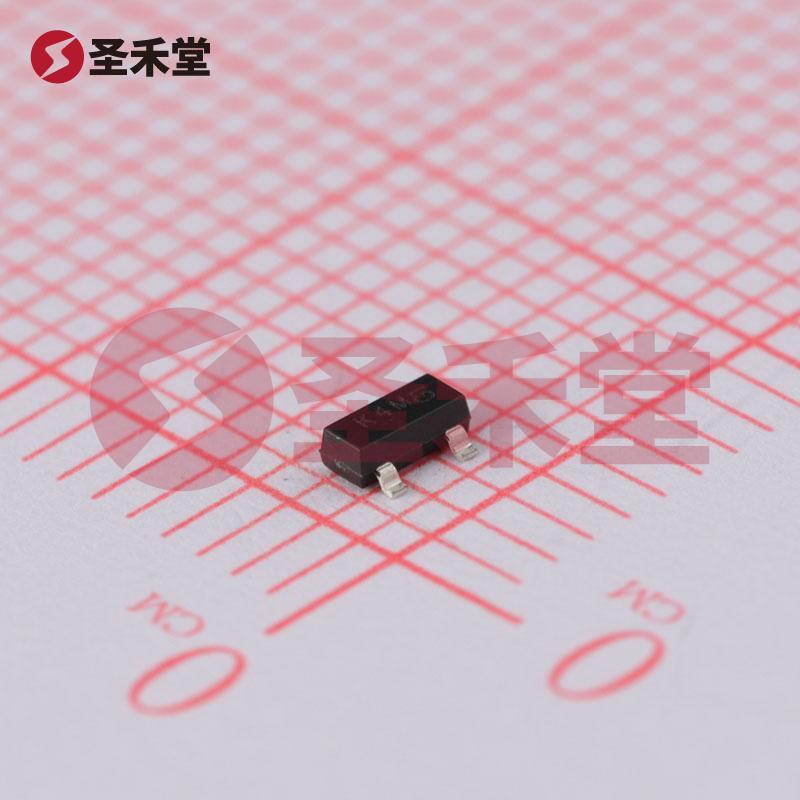

MMBT5401-7-F 产品概述
概览
MMBT5401-7-F 是一款高性能的PNP型晶体管，专为小型化电子设备而设计。其极小的封装尺寸（SOT-23）使其适合在空间受限的应用中使用，能够在广泛的环境条件下稳定工作。这款晶体管能够承受高达150V的集射极击穿电压（Vce），并支持最大集电极电流为600mA，适合用于功率放大和开关应用。
主要规格
- 额定功率: 300mW
- 集电极电流 (Ic): 最大600mA
- 集射极击穿电压 (Vce): 最大150V
- 饱和压降 (Vce(sat)): 最大500mV @ 5mA及50mA
- 电流 - 集电极截止 (ICBO): 最大50nA
- 直流电流增益 (hFE): 最小60 @ 10mA，5V
- 频率 - 跃迁: 300MHz
- 工作温度: -55°C ~ 150°C
- 封装类型: SOT-23 表面贴装型
特性与优势
高电压与高电流承受能力: MMBT5401-7-F 能够承受高达150V的电压和600mA的电流，适合在高压高流应用中的使用，特别是需要高电压开关的场合。
小尺寸封装: 采用SOT-23封装，使得该晶体管在电路设计中更加灵活，可以有效节省板面空间，特别适用于便携式设备和智能手机等紧凑型应用。
低饱和压降: 在5mA及50mA条件下，饱和压降仅为500mV，能够有效提高电路的能效，减少能量损耗，提升整体性能。
宽工作温度范围: 工作温度范围为-55°C至150°C，使其能够在极端环境下正常工作，增强了其在工业和汽车应用中的适应性。
良好的频率响应: 在300MHz的跃迁频率非常适合用于高频开关应用，例如射频放大器和无线通信设备。
应用场合
MMBT5401-7-F 是一款广泛适用于各种电子设备的晶体管，特别适合以下领域：
- 消费电子: 例如便携式音频设备、智能手机及其周边设备。
- 汽车电子: 由于其良好的工作温度范围和高电压承载能力，可以用于汽车控制单元，传感器及其它车载电子系统。
- 电源管理: 在开关电源和稳压器中，可以作为开关元件和功率放大器使用。
- 通信设备: 支持高频信号处理，可用于信号放大和调制解调器等应用。
结论
MMBT5401-7-F 是一款功能强大的PNP型晶体管，凭借其优越的电气特性和可靠的工作性能，得到了广泛的应用。无论是在消费类电子产品、汽车电子、还是通信领域，这款晶体管都能有效地满足高压高流及高频应用的需求，为设计师提供了极佳的选择。它的小型化设计和宽广的工作环境适应性，将为现代电子设计带来更多可能性。选择MMBT5401-7-F，您的设计将具备卓越的性能和可靠的稳定性。
