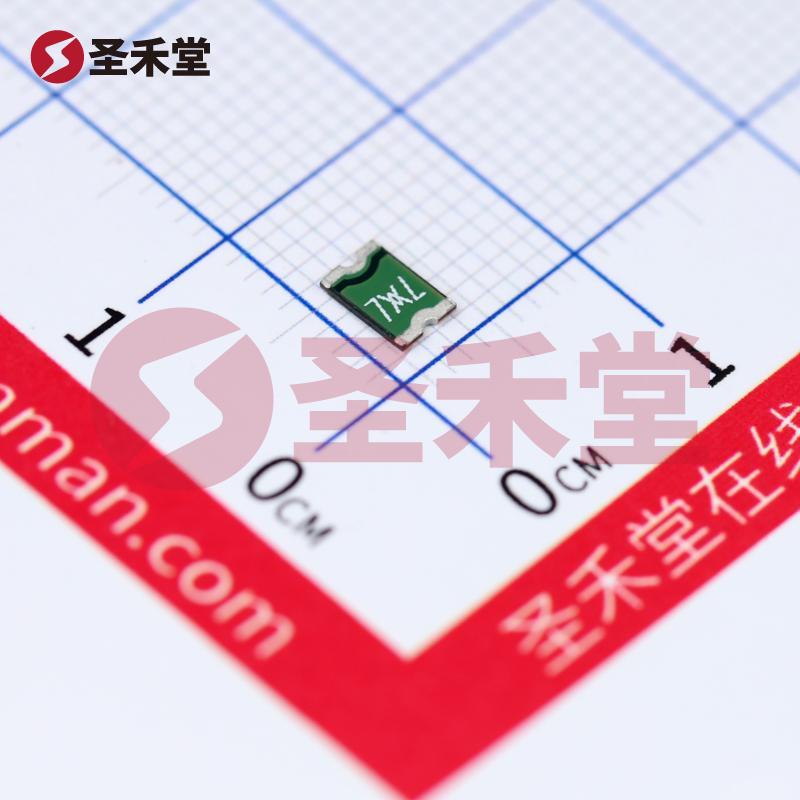

MINISMDC075F-2

产品概述：MINISMDC075F-2 PTC 自恢复保险丝

概述

MINISMDC075F-2 是一款高性能的 PTC（正温度系数）自恢复保险丝，设计用于保护低电压电子设备，尤其是在高电流和恶劣环境下运行的应用场合。该产品由知名品牌 Littelfuse（美国力特）制造，以其优异的可靠性和卓越的保护效果而著称。其主要应用包括通讯设备、消费电子、计算机、工业控制以及其他需要过流保护的电子产品。

主要特性

• 工作温度范围：该产品能够承受-40°C到85°C的广泛工作温度，使其在极端环境条件下仍然能够稳定运行。
• 电压与电流规格：最大电压为13.2V，最大电流承载能力高达100A，单次过流保护瞬时响应速度非常快，最高跳闸电流为1.5A。
• 保持电流与跳闸电流：在750mA的保持电流下设备能够正常运行，而在超过1.5A的电流情况下，保险丝会迅速跳闸，从而保护后续的电路元件。
• 快速响应时间：其最多动作时间为0.2秒，确保迅速响应潜在的过流情况，缩短设备受损时间。

规格参数

• 初始电阻值：在正常状态下初始电阻值最低为110 mΩ，提供可接受的电流通过率，保证了效率与性能。
• 跳断电阻值：在跳断状态下，电阻最高可达450 mΩ，确保对电路的有效隔离，避免任何潜在损坏。
• 安装类型：为方便现代贴装技术，该产品采用了表面贴装（SMD）形式，方便 PCB 板的设计与布局。
• 封装尺寸：1812（4532公制）封装，产品尺寸为0.179" x 0.128"（4.55mm x 3.24mm），厚度最大为0.024"（0.62mm），适用于空间受限的应用中。

应用场景

MINISMDC075F-2 适用于各种需要过流保护的场合，包括但不限于：

1. 消费电子：如智能手机、平板电脑和其他移动设备，能够在充电或使用过程中有效预防电流过载。
2. 工业控制器：在自动化设备和机器人技术中，确保设备在异常工作状态下得到保护。
3. 通讯设备：如路由器、交换机等，保证数据传输安全且稳定。
4. LED 照明：保护 LED 驱动电路，提高使用寿命。

优势

• 自恢复功能：与传统熔断器不同，该保险丝能够在过流状况解除后迅速恢复到正常工作状态，极大地降低了维护成本和停机时间。
• 高可靠性与稳定性：Littelfuse 产品在行业内以高品质和长寿命著称，确保了在严苛电流和电压条件下的稳定性。
• 环保设计：使用聚合物材料，减少了传统保险丝中各种有害物质的使用，符合现代电子产品的绿色环保标准。

总结

MINISMDC075F-2 PTC 自恢复保险丝凭借其出色的设计与高效的保护能力，成为了广泛领域中的理想选择。其优越的电气性能和稳定的工作特点，使其在保护电子设备方面发挥了重要作用。在实现设备安全运行的同时，大幅提高了运维效率，是各种领域电气设计中不可或缺的组件。
