IRLR8726TRPBF

IRLR8726TRPBF 产品概述

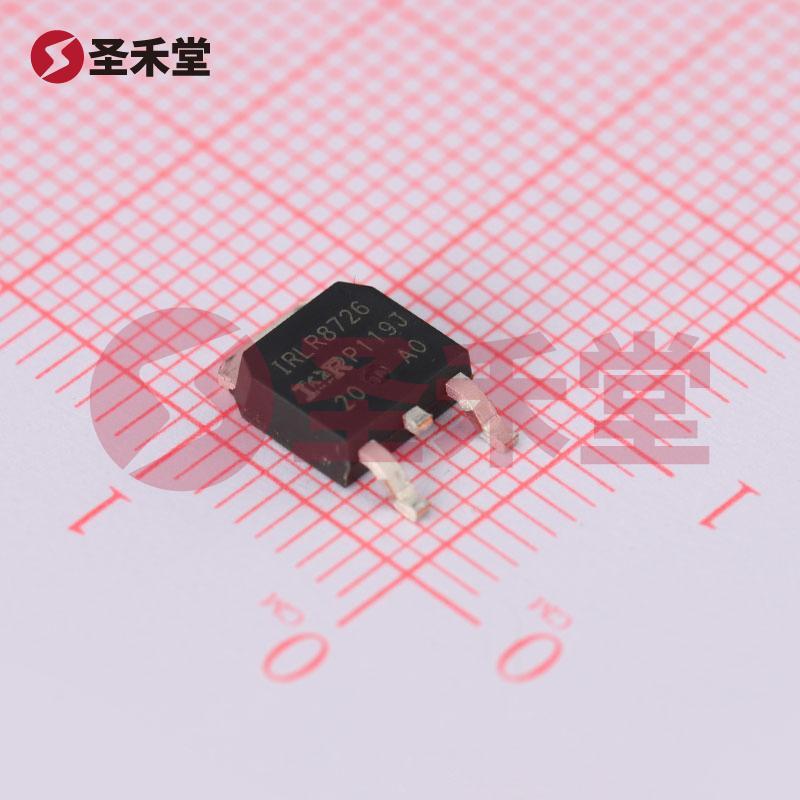

产品名称：IRLR8726TRPBF
品牌：Infineon（英飞凌）
类型：N沟道MOSFET
封装：TO-252-3（D-Pak）

一、基本规格

IRLR8726TRPBF是一款高性能、表面贴装的N沟道MOSFET，特别设计用于高功率和高电流应用场合。其主要参数如下：

• 漏源电压（Vdss）：最高可承受30V的漏源电压，适合大多数低至中压应用。
• 连续漏极电流（Id）：在25°C环境下，最大连续漏极电流可达86A，确保其在高负载条件下依然能够稳定工作。
• 栅源极阈值电压（Vgs(th)）：阈值电压为2.35V @ 50µA，表明该MOSFET在较低的栅电压下便能导通，便于与多种驱动电路兼容。
• 漏源导通电阻（Rds(on)）：在10V驱动下，导通电阻为5.8mΩ @ 25A，表明在工作时具有极低的能量损耗和热耗散，有助于提高系统效率。
• 最高功率耗散：最大功率耗散为75W（在Tc条件下），适合多个应用场景。
• 工作温度范围：广泛的工作温度范围为-55°C至175°C，确保在极端环境下正常运行。

二、设计与应用

IRLR8726TRPBF MOSFET设计先进，其制造技术采用了高效的金属氧化物半导体（MOS）技术，提供了优异的开关性能和热稳定性。它适用于多种领域，包括但不限于：

1. 电源管理：广泛用于高效功率转换设备及电源模块，可以有效降低能量损耗，提升整体系统效率。
2. 电机驱动：适合驱动直流电机及无刷电机控制的应用，能够承受高电流需求且响应迅速。
3. 开关控制：在各种开关电路中，能够实现快速开关和稳定的工作性能，可用于DC-DC转换器和其他需要频繁开关的电路中。
4. 汽车应用：可用于电动汽车和混合动力汽车中的高压电力控制系统，帮助提高输电效率和优化功耗管理。

三、技术优势

IRLR8726TRPBF提供了一系列技术优势：

• 低导通电阻：其低的Rds(on)特性减少了通流损耗，提高了工作效率，适合长期处于高负载状态的应用场景。
• 高电流承载能力：其高Id能力使其能够适应要求较高的负载，增加系统的可靠性。
• 宽广的工作温度范围：优良的温度适应能力，使产品能够在各种苛刻条件下工作，符合现代工业和汽车应用的需求。
• 良好的开关特性：快速的栅极响应和低栅极电荷（Qg）能够提高开关频率，降低驱动损耗，适用于高频应用。

四、总结

IRLR8726TRPBF是一款高效的N沟道MOSFET，因其优秀的电气特性和广泛的应用域，受到市场的广泛欢迎。无论是在消费电子、工业电源还是汽车电子领域，该MOSFET均展现了良好的性能和可靠性，是各种电力和控制方案的理想选择。无论您在寻找什么样的高功率解决方案，IRLR8726TRPBF都能为您提供强大的支持。
