IRF9520NPBF

产品概述：IRF9520NPBF P沟道MOSFET

基本信息

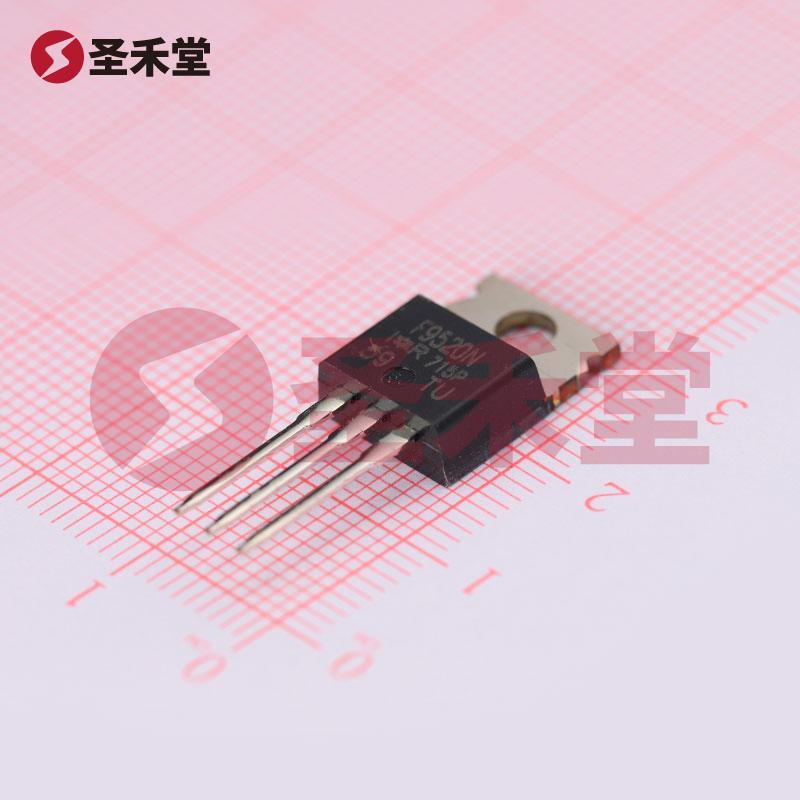

IRF9520NPBF是一款由英飞凌（Infineon）生产的高性能P沟道金属氧化物半导体场效应管（MOSFET），其设计专为各种高功率和高效率应用而开发。这款MOSFET采用TO-220AB封装，具有优良的电气特性，能够有效降低功耗并提升系统整体性能。

关键参数

1. 漏源电压（Vdss）: 最高可承受100V的漏源电压，使其适用于多个电压等级的电源转换和控制应用。

2. 连续漏极电流（Id）: 在25°C环境温度下，IRF9520NPBF的连续漏极电流可达6.8A。这一特性使其能够胜任多种负载条件，适应高电流负载的需求。

3. 栅源极阈值电压（Vgs(th)）: 该器件的栅源极阈值电压为4V @ 250µA，表明其在较小的栅极驱动电压下即可实现导通，适合低压驱动的应用环境。

4. 漏源导通电阻（R_DS(on)）: 在4A和10V的条件下，此MOSFET的漏源导通电阻最大值为480毫欧。低导通电阻有助于减少在开关动作中产生的热量，从而增加系统的可靠性和效率。

5. 最大功率耗散: IRF9520NPBF可在25°C的环境温度下承受最大功率耗散为48W。该高功率处理能力使其在高温和高功率应用中性能卓越。

6. 栅极电荷（Qg）: 在10V的条件下，栅极电荷最大值为27nC，这意味着在开关操作时需要较小的驱动功耗，适合高频率切换应用。

7. 输入电容（Ciss）: 在25V的条件下，输入电容最大值为350pF，低输入电容特性支持快速开关特性，提升了开关响应速度。

应用领域

IRF9520NPBF的设计使其广泛适用于多种应用场合，包括：

• DC-DC转换器: 其高效率和低R_DS(on)特性使其成为高效能DC-DC转换器的理想选择。

• 电机驱动: 得益于其能够承受的高电流和电压，该MOSFET适用于电机驱动电路，尤其是在需要高电流启动和控制的场合。

• 电源管理: 在电源管理及分配系统中，IRF9520NPBF能够有效控制电流流向，提供稳压输出。

• 开关电路: 适合用于高频开关电和各种开关电源的应用，能够确保高效、稳定的电力转换。

封装与散热

IRF9520NPBF采用TO-220AB封装，具备较好的散热特性，利于处理在大功率应用中产生的热量。该封装形式不仅方便安装和布局，还可有效减少设备的整体尺寸。在设计电路时，合理的散热设计可确保该MOSFET在高功率下的可靠工作。

总结

总体而言，IRF9520NPBF是一款性能优越的P沟道MOSFET，凭借其高电压和电流能力、低导通电阻及优良的开关特性，成为电子设计工程师在电源管理、驱动电路及其它高功率应用中的首选元件。这款MOSFET不仅能够提高系统效率，还能够延长产品使用寿命，为高性能电子设备提供了必要的解决方案。
