FZT951TA 产品概述
1. 产品背景
FZT951TA 是一款高性能的PNP型晶体管，广泛应用于高电流和高电压的开关及放大电路。作为一款表面贴装型(Electronic Surface Mount Device, SMD)组件，该产品不仅具备较小的外形尺寸，还能在高频电路中表现出色，适合现代电子设备的小型化需求。其出众的电气特性与可靠的工作环境使其在通信、工业控制和音频放大等领域得到了广泛应用。
2. 主要参数
- 额定功率: 3W
- 集电极电流 (Ic): 5A (最大值)
- 集射极击穿电压 (Vce): 60V (最大值)
- 饱和压降 (Vce(sat)): 最大值 460mV (在500mA及5A条件下)
- 电流 - 集电极截止 (ICBO): 最大值 50nA
- 直流电流增益 (hFE): 最小值 100 (在2A、1V条件下)
- 频率 - 跃迁: 120MHz
- 工作温度范围: -55°C ~ 150°C
- 安装类型: 表面贴装型
- 封装: SOT-223
3. 电气特性
FZT951TA 的设计确保其在高电流环境下的稳定性，特别是在其最大集电极电流5A下，保持低饱和压降460mV。这一特性，使得该晶体管在高效能电源管理和信号放大应用中表现优异。此外，其最低直流电流增益hFE为100，确保了良好的放大性能，可以满足大多数信号处理的需求。
4. 频率与温度特性
该器件的跃迁频率高达120MHz，使其能够在高频应用中保持稳定性能，这对现代通信设备至关重要。同时，它的工作温度范围从-55°C至150°C，保证了在极端环境下的可靠性，适合用于航空、汽车以及工业自动化等领域。

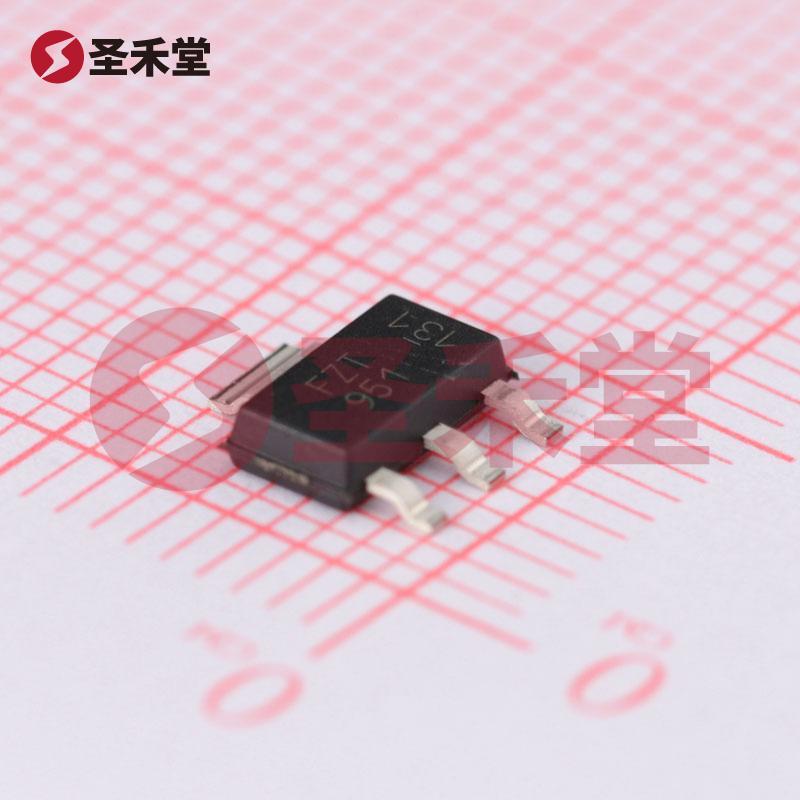

5. 封装与安装
采用SOT-223封装的FZT951TA，具有体积小、引脚间距合理的优势，便于在PCB上进行高密度布线，符合现代电子设计日益追求小型化的趋势。同时，这种表面贴装型的安装方式可以简化生产流程，提升生产效率。
6. 应用场景
FZT951TA 的特性使其适用于多种电子产品与应用场景，例如：
- 开关电源: 在电源转换器中，作为电源开关来管理能量的传输与分配。
- 放大电路: 在音频设备中，用于音频信号的放大，以提升音质。
- 工业控制: 在PLC（可编程逻辑控制器）和其他自动化设备中，用于控制电机和各类执行机构。
- 通信设备: 用于高频信号处理，满足移动通信、高速网络等应用需求。
7. 品牌介绍
FZT951TA 出自美台（DIODES）品牌，作为全球知名的半导体行业领军企业，DIODES 在产品质量和技术研发上始终走在前列，致力于提供高性能、高可靠性的电子元器件。公司以其丰富的产品线和卓越的技术支持，赢得了市场的广泛认可和信赖。
8. 总结
FZT951TA 是一款结合高效能与可靠性于一体的PNP型晶体管，适用于多种高电流和高电压的应用。其卓越的电气特性和极广的工作温度范围，使其成为现代电子设计的重要选择。无论是在严苛的工业环境，还是在要求精密控制的消费电子产品中，FZT951TA 都能展现出色的性能，为用户提供最佳的解决方案。
