FZT696BTA 产品概述
一、产品简介
FZT696BTA是一款高性能NPN型功率晶体管，广泛应用于各种高频开关和放大电路。采用SOT-223封装，该产品具有卓越的电气性能和优良的热管理能力，为电子设计工程师提供了一个理想的解决方案，尤其适用于需要高电压和高电流处理的场合。凭借其良好的增益特性和宽广的工作温度范围，FZT696BTA在消费电子、工业控制及LED驱动等领域显示了出色的应用潜力。
二、关键参数
- 晶体管类型: NPN
- 集电极电流 (Ic): 最大值500mA
- 集射极击穿电压 (Vce): 最大值180V
- 额定功率: 2W
- 不同 Ib、Ic 时 Vce 饱和压降: 最大250mV @ 5mA，200mA
- 集电极截止电流 (ICBO): 最大值100nA
- DC电流增益 (hFE): 最小值150 @ 200mA，5V
- 频率 - 跃迁: 70MHz
- 工作温度范围: -55°C ~ 150°C（TJ）
- 封装类型: SOT-223，TO-261-4，TO-261AA
- 制造品牌: DIODES (美台)
三、电气性能
FZT696BTA的设计注重电气性能，其集射极击穿电压高达180V，允许在高电压应用中运行而不会导致器件损坏。集电极的最大电流为500mA，使其在各种低功耗和中功耗应用中具备了出色的适用性。对于电压的饱和压降，FZT696BTA在不同的基极电流和集电极电流条件下，饱和压降表现出良好的特性，最大压降仅为250mV，这在开关应用中可大幅度提升系统的整体效率。
四、结构和封装

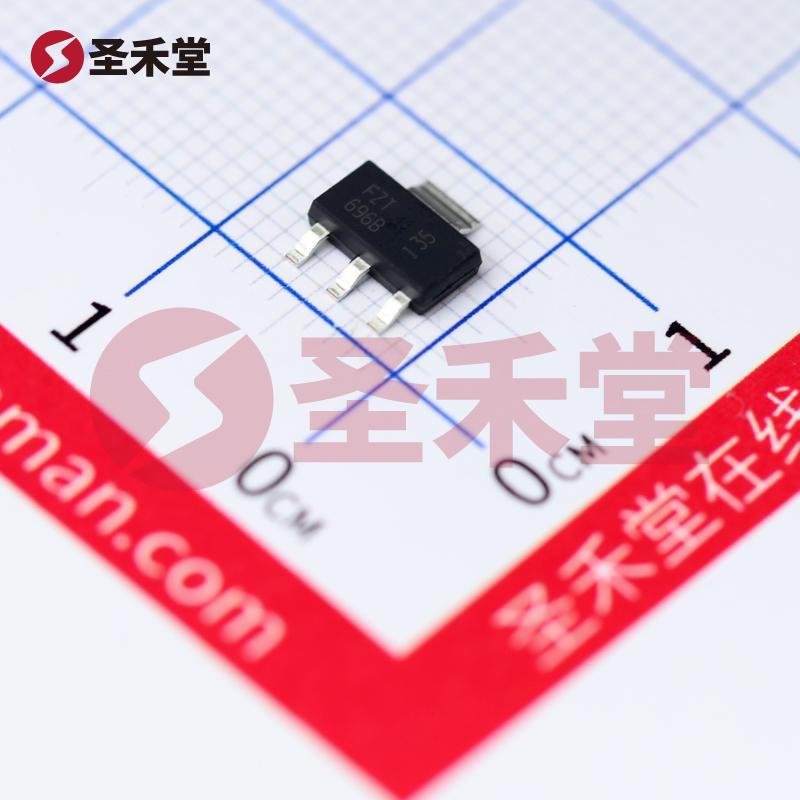

FZT696BTA采用的SOT-223封装，有助于实现紧凑的PCB设计，同时其表面贴装技术提高了组装的自动化水平和生产效率。这种封装形式不仅提升了散热性能，还给系统设计带来了灵活性，使其适用于各种高密度的电子电路板。
五、工作温度与适用环境
凭借宽广的工作温度范围（-55°C ~ 150°C），FZT696BTA可以在极端环境下可靠工作，适合于航空航天、汽车电子及工业控制等领域的应用。这一特性使得该元器件在恶劣环境中也能稳定运行，确保系统的可靠性和安全性。
六、应用领域
FZT696BTA的设计使其适用范围非常广泛，包括：
- 开关电源和电源管理系统：可作为开关元件，控制电源的启停与切换。
- 信号放大器：在音频及射频信号放大电路中可提供必要的增益。
- LED驱动电路：配合其他元器件驱动高功率LED灯，优化光源输出。
- 汽车电子：适合用于汽车控制系统，提供稳定的电流和稳定性。
- 线性放大器应用：在需要线性增益的场合表现出良好的线性特性。
七、总结
FZT696BTA以其卓越的电气参数、宽广的工作温度范围和多样的应用场景，成为工业和消费电子领域中备受青睐的选择。随着电子行业对高效能、高可靠性元器件需求的快速增长，FZT696BTA无疑是满足这些需求的理想解决方案。无论在设计还是应用中，用户都能从中获得优异的性能和可靠性，是各类电路设计中不可或缺的组件之一。
