FZT558TA 产品概述
一、产品基本信息

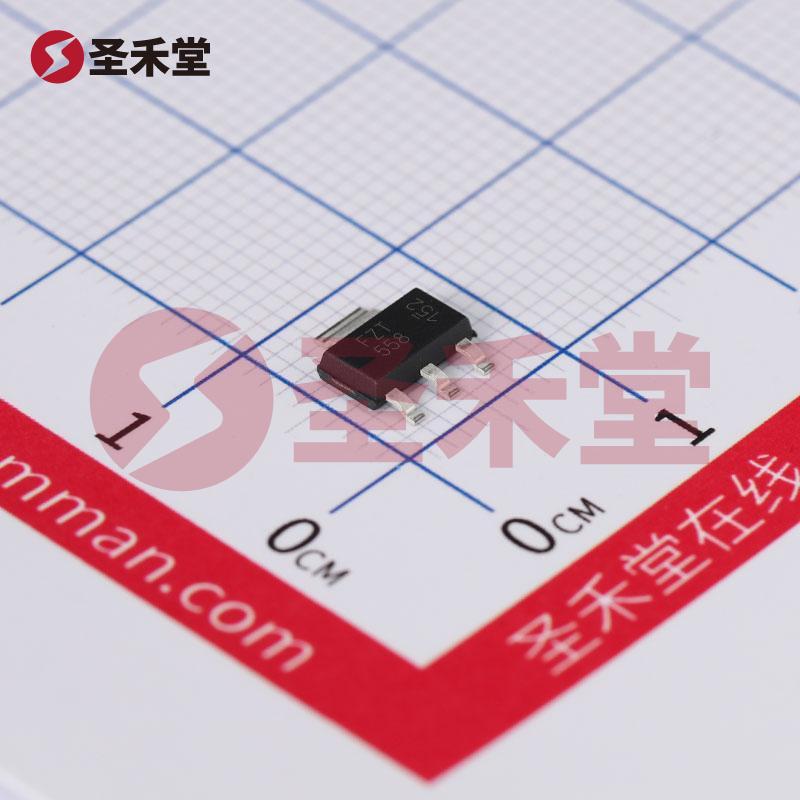

FZT558TA是一种高性能的PNP三极管，具有额定功率2W，能够处理集电极电流（Ic）高达200mA，并且具备优越的集射极击穿电压（Vce）能力，最大值达到400V。这款三极管在多个应用场景中发挥着重要作用，特别是在需要高电压和高增益的电路设计中。该产品由DIODES（美台）制造，采用SOT-223封装，适合表面贴装技术（SMT）应用。
二、技术规格
- 额定功率（Pmax）：2W
- 集电极电流（Ic）：最大200mA
- 集射极击穿电压（Vce）：最大400V
- 饱和压降（Vce(sat)）：在6mA和50mA下最大值为500mV
- 集电极截止电流（Ic(sus)）：最大100nA
- 直流电流增益（hFE）：在10V和50mA条件下最小值为100
- 跃迁频率（fT）：高达50MHz
- 工作温度范围：-55°C到150°C（TJ）
- 封装类型：SOT-223，符合表面贴装规范
- 安装方式：表面贴装型（SMD）
三、应用场景
FZT558TA因其优越的电气特性，广泛应用于各种电子电路中，具体包括但不限于：
开关电源：利用高击穿电压特性，FZT558TA适合用于开关电源转换器，能够在高电压下可靠工作，提高产品的安全性和稳定性。
放大电路：凭借其较高的交流增益（hFE），该产品适合用于音频放大器和射频放大器，提供良好的增益性能，使信号放大更加高效。
信号调理：在信号处理中，FZT558TA可用于信号调理电路，如信号开关、放大和偏置等，提升信号质量。
开关控制：其快速的开关特性使FZT558TA非常适合用于开关系统，例如LED驱动和马达驱动等等。
四、产品优点
高效率：FZT558TA的较低饱和压降可减少功率损耗，提高电路效率。
宽工作温度范围：这一特性使得FZT558TA能够在极端环境条件下稳定工作，将其应用范围扩展到汽车、工业控制等领域。
小型化封装：SOT-223封装设计利于PCB小型化，有助于现代电子设备尺寸减小。
可靠性高：优良的材料和制造工艺使得FZT558TA在长期使用中具备良好的稳定性，减少故障率。
五、总 结
FZT558TA三极管是一个强大的PNP型器件，凭借其高额定功率、适应高电压的能力以及出色的频率特性，使其在多种高性能电子应用中成为重要选择。它不仅具有广泛的应用潜力，而且能够满足现代电子产品对高效、稳定和小型化的需求。无论是在工业控制、开关电源还是音频放大器设计中，FZT558TA均能提供卓越的表现，为设计师提供可靠的解决方案。
