DMG6968UQ-7

DMG6968UQ-7 产品概述

一、产品介绍

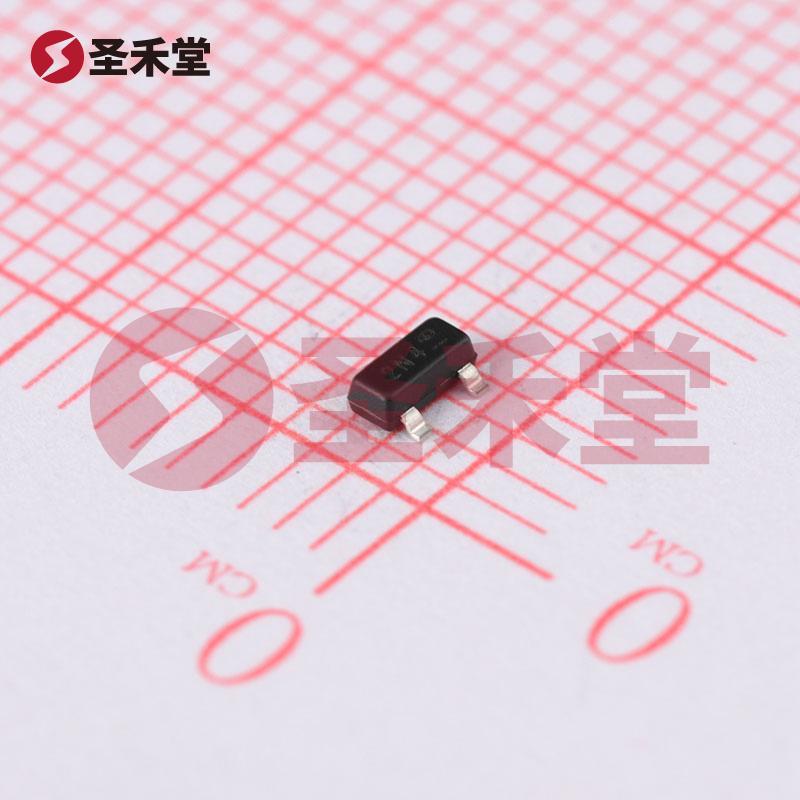

DMG6968UQ-7是一款高性能的N沟道增强型MOSFET，专为电子设计工程师打造，以满足现代电源管理和开关应用的需求。此元器件由美台半导体（DIODES）制造，具有卓越的性能参数和广泛的应用场景。它采用SOT-23封装，尺寸小巧，便于在有限的空间内实现高效散热和电流管理。

二、关键参数

1. FET 类型与技术：

   • 类型：N通道
   • 技术：MOSFET（金属氧化物半导体场效应管）

2. 电气特性：

   • 漏源电压（Vdss）：20V，适合作为中低压电源管理应用。
   • 25°C 时的连续漏极电流（Id）：6.5A，确保在大电流环境下的稳定工作。
   • 驱动电压（Vgs）：具备1.8V（最小 Rds On）和4.5V（最大 Rds On）的驱动适应性，适用于多种控制电压条件下的开关操作。

3. 导通电阻与门阈值电压：

   • 在6.5A，4.5V条件下，最大导通电阻为25毫欧，提供低损耗的通断效率。
   • Vgs(th)（门源阈值电压）最大值为900mV @ 250µA，既确保了良好的开关特性，也为低电压应用提供了解决方案。

4. 输入电容与门极电荷：

   • 输入电容Ciss最大值为151pF @ 10V，适合高速开关应用。
   • 栅极电荷Qg最大值为8.5nC @ 4.5V，降低了驱动电路的功耗，使系统更为高效。

5. 功率耗散和工作温度：

   • 最大功率耗散为1.3W（Ta），能够在较高温度下确保安全工作。
   • 工作温度范围广泛：-55°C至150°C（TJ），使其适应多种工况，尤其是近乎极端环境下的应用。

6. 封装与安装类型：

   • 安装类型：表面贴装型，优化了空间利用率和散热性能。
   • 封装/外壳类型：SOT-23，兼容性强，广泛应用于各种电子板卡设计。

三、应用领域

DMG6968UQ-7由于其特出特性，使其在多个领域都有广泛的应用，包括但不限于：

• 电源管理：适用于DC-DC转换器、电源开关等。
• 电动机控制：通过控制高电流的开关，以实现对电动机的有效管理。
• 信号开关：在音频或数据通信领域中作为开关器件。
• LED驱动：在LED背光和照明设计中，作为驱动MOSFET用于高效能发光。

四、优势总结

1. 高效的电流处理能力：6.5A的漏极电流能力，适应较高功率的应用。
2. 低导通电阻：可有效减少在导通状态下的功耗，提升电源效率。
3. 广泛的工作温度范围：能够在极端环境下稳定工作，进而增加系统可靠性。
4. 小型封装：SOT-23封装适合现代紧凑型设计，助力小型化系统的实现。

总的来说，DMG6968UQ-7凭借其卓越的性能和可靠性，成为了现代电子设计中不可或缺的元件之一，为各类应用提供了最优的性能支持。
