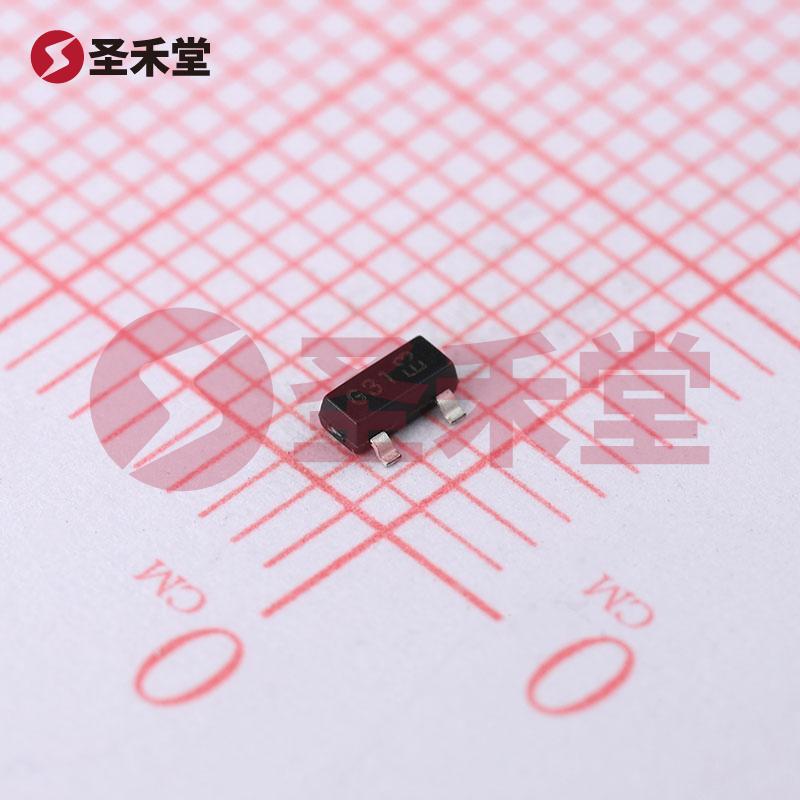

DMG3420U-7 产品概述
概述: DMG3420U-7 是一款高性能的 N 通道金属氧化物场效应晶体管 (MOSFET),其设计旨在满足高效能及高密度应用的需求。该器件采用 SOT-23 封装,具备出色的电气性能,能够在宽广的工作温度范围内可靠运行,适合用于电源管理、开关电源、负载驱动等多种应用场景。
关键参数:
- 漏源电压 (Vdss):最大可支持 20V,使其适合低压到中压的应用。
- 连续漏极电流 (Id):在 25°C 时,最大漏极电流可达到 5.47A,展示了该器件在许多电源和负载驱动场合中强大的驱动能力。
- 栅源极阈值电压 (Vgs(th)):最低需求电压为 1.2V(@250μA),确保该器件能够以相对较低的栅压实现导通,从而降低系统的驱动功耗。
- 导通电阻 (Rds(on)):在 6A 和 10V 驱动下,漏源间典型导通电阻为 29毫欧,这一特性有助于在开启状态下降低功耗和热量释放,从而提升整体能效。
- 最大功率耗散:该器件在 25°C 时的最大功率耗散能力为 740mW,表明其在常规应用中能够保持良好的热管理性能。
结构与封装: DMG3420U-7 采用 SOT-23 封装,这种紧凑的表面贴装设计有助于节省电路板空间,使设计师能够更轻松地在小型化设备中使用。同时,SOT-23 封装对于热传导的表现也符合高效率要求,适合在发热较大的应用场合中使用。
应用领域:
- 开关电源管理:由于其高电流处理能力和低导通电阻,DMG3420U-7 非常适合用于开关电源的输出级,提升转换效率并降低发热。
- 电机驱动:作为电机驱动接口中的开关元件,该 MOSFET 可以高效控制电机的启停和调速,实现精准控制。
- 负载开关:在电源管理和负载控制场合,例如 LED 驱动、家用电器的电源开关等,DMG3420U-7 提供了可靠的高效开关解决方案。
- 电池管理系统:在可再生能源和电池管理系统中,DMG3420U-7 可以用作开关和监测元件,以优化充电和放电过程,延长电池寿命。
温度与散热管理: DMG3420U-7 的工作温度范围广泛,从 -55°C 到 150°C,使其在各种苛刻环境中依旧保持稳定性能。封装设计和材质使得该器件具备良好的热传导性,确保在高功率应用中能够有效管理温升。
结论: 通过以上参数和应用分析,DMG3420U-7 MOSFET 显示了其在现代电子设备中的强大应用潜力。无论是在电源管理、负载驱动还是系统集成方面,这款器件都展现了极佳的性能与可靠性,成为工程师在设计高效能电路时的理想选择。
