产品概述:DMC1229UFDB-7
产品简介
DMC1229UFDB-7 是一款高性能的场效应管(MOSFET),主要特性包括 N 沟道和 P 沟道的组合设计,适用于各类低压高电流电子设备。该器件具有卓越的电导性能和低功耗特性,适合在工作温度范围从 -55°C 到 150°C 的环境中应用。其封装类型为 6-UDFN 裸露焊盘,兼具小尺寸和高散热性能,从而满足现代电子产品对体积和功效的极高要求。
主要参数
- 漏源电压(Vdss):最大限值为 12V,使其适合于低压电源应用。
- 连续漏极电流(Id):在 25°C 的环境温度下,N 沟道的连续漏极电流高达 5.6A,而 P 沟道则为 3.8A,提供了足够的电流承载能力,适应不同的应用需求。
- 栅源极阈值电压(Vgs(th)):在 250µA 的条件下,阈值电压低至 1V,确保快速开关性能和高效功率管理。
- 漏源导通电阻(Rds(on)):在 4.5V 的栅极电压下,N 沟道的导通电阻为 29mΩ 在 5A 的条件下,体现出优秀的电流传导效率。
- 输入电容(Ciss):在 6V 条件下,输入电容为 914pF,反映了其在高速开关中的响应性能。
- 栅极电荷(Qg):在 8V 条件下为 19.6nC,具有低栅极驱动电荷,降低了驱动电路的能耗。
- 最大功率耗散:为 1.4W,确保器件在高负载条件下的稳定性和可靠性。
应用领域
DMC1229UFDB-7 的设计使其非常适合应用于以下领域:
- DC-DC 转换器:在电源管理电路中,MOSFET 可以有效控制电源的流动,降低能耗。
- 开关电源:N 沟道和 P 沟道的组合可实现高效的开关控制,满足电源转换的快速变化需求。
- 电机驱动:MOSFET 可以用作电机控制器中的关键器件,提供高效的电流管理。
- 电池管理系统:适用于管理和控制电池充放电过程,确保电池组的安全性和寿命。
物理特性与封装

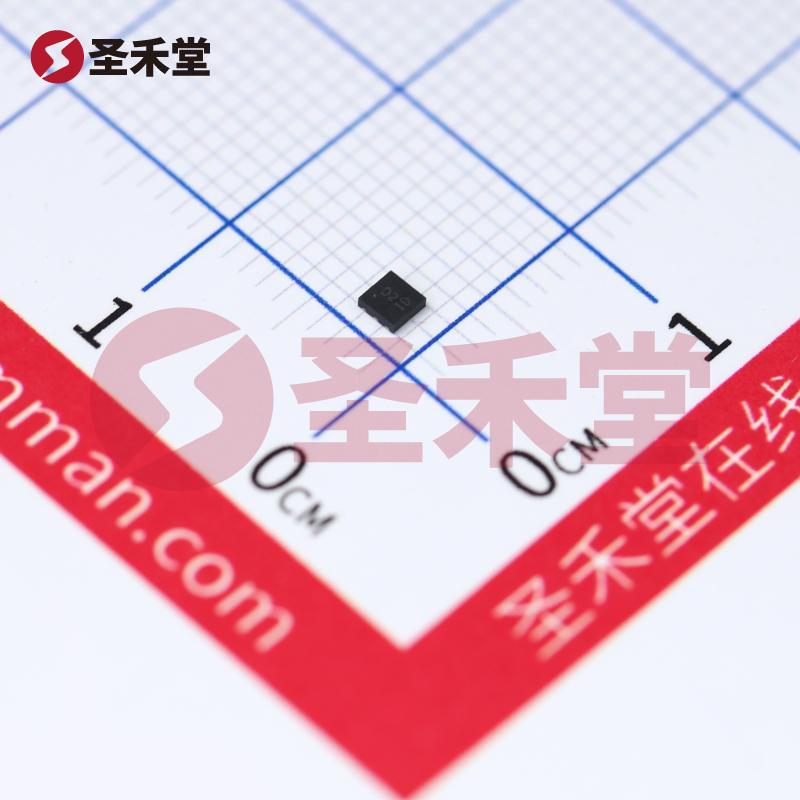

DMC1229UFDB-7 采用了紧凑的 U-DFN2020-6 封装,具有良好的散热性能,并适合表面贴装,便于自动化生产。其小型化的设计减小了PCB空间,支持高密度设计需求。
工作环境及可靠性
DMC1229UFDB-7 的工作温度范围广泛,从 -55°C 到 150°C,确保了在极端环境条件下的性能稳定性。该器件的设计符合法规要求,适用于各种工控、通讯和消费电子产品中。
总结
DMC1229UFDB-7 是一款兼具高效能和可靠性的 MOSFET 器件,适合于多个电源管理和开关应用。凭借其优秀的电导性能和低功耗特性,该产品为设计工程师提供了灵活性和设计自由度,在满足高电流和低电压需求的同时,也能有效降低产品的总体功耗。无论是在电源转换、电机控制还是电池管理系统中,DMC1229UFDB-7 都能展现其优越的性能与应用价值。
