产品概述：BAT54H,115 肖特基二极管
一、产品基本信息

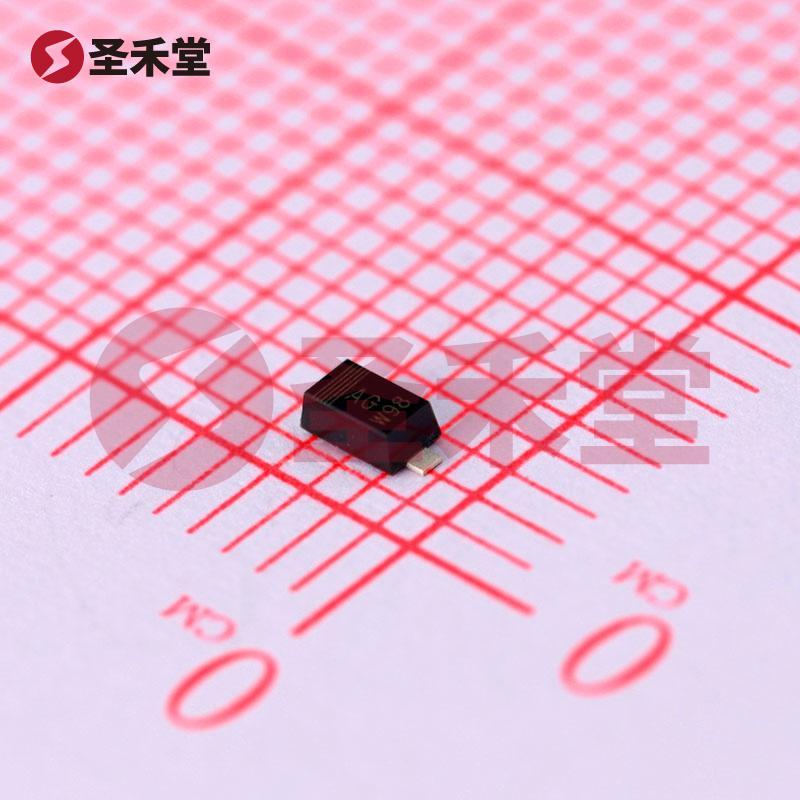

BAT54H,115 是一款高性能的肖特基二极管，具有出色的整流性能和低正向压降，非常适合用于低功率和小信号电路应用。该元件采用 SOD-123F 封装，是一种表面贴装型设计，能够有效节省电路板空间。
二、主要技术参数
- 直流反向耐压 (Vr): 30V
- 平均整流电流 (Io): 200mA
- 正向压降 (Vf): 400mV @ 10mA；800mV @ 100mA
- 反向泄漏电流: 2µA @ 25V
- 电容: 10pF @ 1V, 1MHz
- 工作温度: 最大结温 125°C
三、特性分析
BAT54H,115 在电子元器件中的角色主要是提供高效的整流功能，尤其在低压低功耗的应用场景中表现突出。其较低的正向压降使其在工作时产生的功耗较少，从而在电源管理和信号处理电路中可以提高整体效率。
低压降优势: 在10mA电流下，该二极管仅表现出400mV的正向压降，这在许多低功耗应用中极为关键，比如可穿戴设备和移动通信设备。
反向泄漏性能: 在二极管的设计中，反向泄漏电流水平非常低，仅为2µA @ 25V。这一特性确保了在电路静态状态下的能量损失最小，适合在睡眠模式的设备中使用。
表面贴装设计: SOD-123F封装形式不仅使得元件占用空间小，而且便于自动化焊接。该封装的设计兼顾了安装密度和散热性能，使设计者能够在有限的空间内实现多功能布局。
四、应用领域
BAT54H,115 的优异性能使其被广泛应用于各种电子电路中，包括但不限于：
手机及其他便携设备: 由于其低功耗特性，可以用于电源管理和信号整流，延长设备的续航能力。
音频处理: 在音频信号处理电路中，该二极管可以用作保护元件，有效防止反向电流造成的损害。
电源适配器和充电器: 其在整流和反向保护中的应用保证了设备的安全性，提高了整体系统的稳定性。
汽车电子: 在汽车尾灯和信号灯电路中，BAT54H,115 可用于提供快速响应的整流功能，确保信号的准确传输。
五、总结
BAT54H,115 是一款具有高可靠性和适用性的肖特基二极管，其优异的电流承载能力与快速反应特性，为各类电子设备的设计提供了强有力的支持。无论是在能效、空间利用，还是在电路稳定性方面，BAT54H,115 都展现出了充分的技术优势，适合各类电子产品的应用需求。通过合理设计和选型，工程师可以最大限度地发挥其性能，提高最终产品的竞争力。
