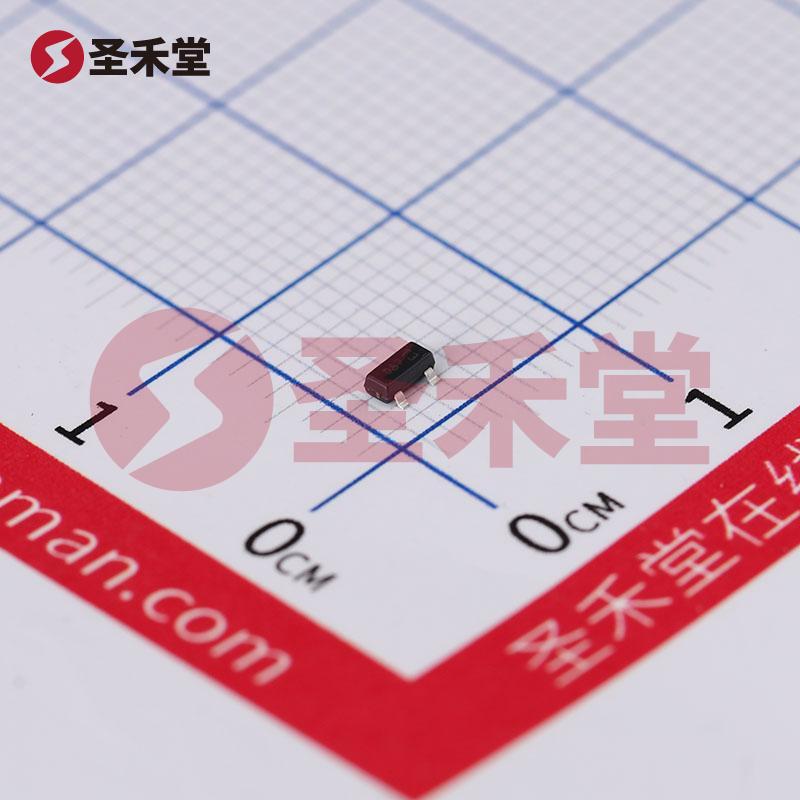

BAT54CFILM

BAT54CFILM 产品概述

一、产品背景

BAT54CFILM 是意法半导体（STMicroelectronics）推出的一款肖特基二极管，广泛应用于各种电子电路中，尤其在需要高效率、高速开关及低压降的场合。本产品采用表面贴装型设计，封装标准为 SOT-23-3，适合于空间有限的电路板。其主要特点是优异的直流反向耐压和整流性能，使其在现代电子设备中表现出色。

二、关键规格

• 直流反向耐压 (Vr): 最高可达 40V，这意味着 BAT54CFILM 能够在较高电压环境下可靠工作，适应多种线路设计需求。
• 平均整流电流 (Io): 每个二极管的平均整流电流为 300mA，能满足多数低功耗器件对电流的基本需求。
• 正向压降 (Vf): 在 100mA 的条件下，压降为 900mV，此特性使得其在大多数应用场景下电能损失小、效率高。
• 反向漏电流 (Ir): 在 30V 时反向漏电流为 1µA，极低的漏电流特性使其在待机和低功耗状态下非常合适，有助于提高系统的整体能效。
• 工作温度范围: 结温在 -40°C 到 150°C 之间，保证了在极端环境下的稳定性能。
• 反向恢复时间 (trr): 反向恢复时间为 5ns，快速响应时间使其在高速切换应用中表现尤其优越。例如，在开关电源及其他高频应用场合，能够有效减少开关损耗。

三、产品结构和封装

BAT54CFILM 二极管采用了共阴极的结构设计，适用于对二极管配置有特定要求的电路设计。此类型的二极管配置在电路设计中提供了极大的灵活性，尤其是在需要多个通道的情况下。封装形式采用 SOT-23-3，便于实现自动贴装，适合大批量生产中使用。

四、应用领域

BAT54CFILM 被广泛应用于多个领域，重要的应用场景包括但不限于：

1. 开关电源: 由于其快速恢复时间和低正向压降特性，使得该二极管非常适合用作开关电源中的整流器，能够提高电源转换效率。
2. 电池保护电路: 在电池管理系统中，BAT54CFILM 能有效保护电池，防止反向电流，增强系统的可靠性。
3. 信号整流: 在射频和数字电路中用于信号整流，帮助信号处理模块提高性能。
4. LED 驱动电路: 由于其低压降特性，该二极管在供电给 LED 的驱动电路中也得到了广泛应用，能够减少能量损失，延长 LED 的使用寿命。

五、总结

综上所述，BAT54CFILM 是一款性能优越、适应广泛的肖特基二极管，凭借其优质的电气性能和可靠的工作特性，在多个电子应用领域中表现出了良好的可靠性与效率。无论是在开关电源、信号整流还是电池保护等应用中，都能为设计师提供极大的便利与灵活性，是现代电子设计中不可或缺的重要元器件。

对于需要了解更多关于BAT54CFILM的技术细节或采用建议的设计工程师，可以参考意法半导体的官方技术文档，获取进一步的支持和信息。
