B260-13-F

B260-13-F 产品概述

一、产品简介

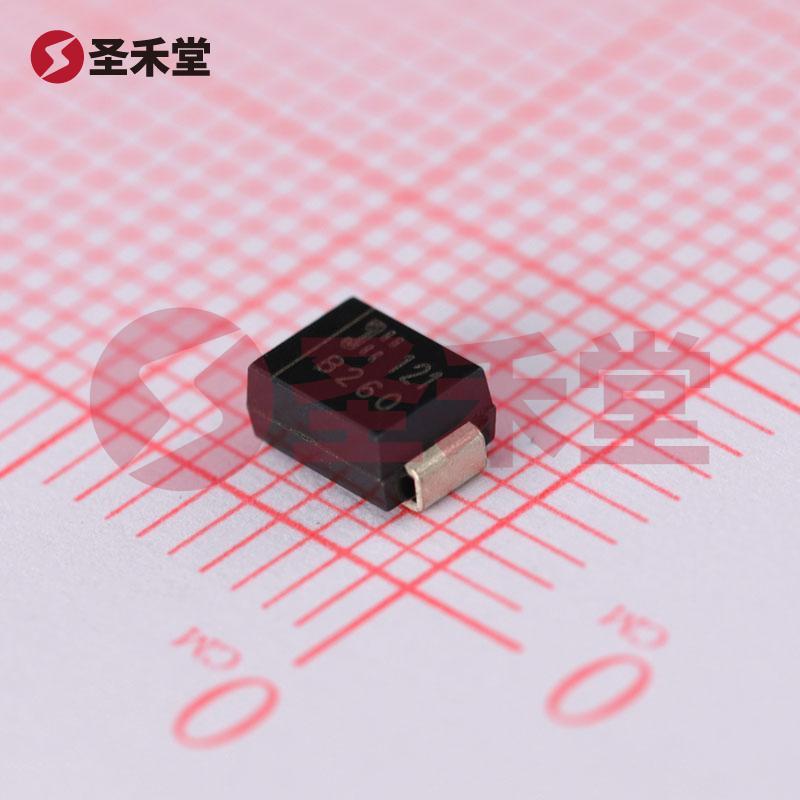

B260-13-F 是一款高性能的表面贴装肖特基二极管，专为对快速开关速度、高效率及高温环境下稳定性有较高要求的电子应用而设计。该器件由知名品牌 DIODES（美台）制造，具备出色的电气性能，适用于电源管理、整流、保护电路及高频开关电源等多种应用场景。

二、关键参数

• 直流反向耐压（Vr）： 60V
• 平均整流电流（Io）： 2A
• 正向压降（Vf）： 700mV @ 2A
• 快速恢复特性： 恢复时间 <= 500ns（大于200mA的条件下）
• 反向泄漏电流： 500µA @ 60V
• 工作温度范围： -65°C ~ 150°C
• 封装类型： DO-214AA（SMB表面贴装封装）
• 电容特性： 200pF @ 4V, 1MHz

以上参数表明，B260-13-F 二极管在多种苛刻环境下均能稳定工作，满足高负载应用的需求。

三、电气特性分析

1. 良好的正向压降：在2A的整流条件下，B260-13-F 的正向压降为700mV，这意味着在正常运行条件下其功耗较低，提升了整体电路的效率。这一特性使得其特别适合用于开关电源和其他需要降低能量损失的应用场合。

2. 反向耐压能力：支持最高60V的直流反向电压，使得该元件适合用于多种电压等级的应用，广泛应用于电机驱动、电源调节等场景。

3. 快速恢复特性：其快速恢复时间为<= 500ns，适合高频率开关操作，能够有效降低开关损耗，提升系统的整体效率，特别是在需要高频开关的应用中表现良好。

4. 反向泄漏电流：反向泄漏电流为500µA @ 60V，确保在高压工作环境下，二极管依然保持良好的绝缘特性，降低了对系统其他部件的影响。

四、工作温度及安装

B260-13-F 适漂的工作温度范围为-65°C至150°C，适合于各种极端温度环境，保证其在严苛条件下依然能正常工作。同时，采用DO-214AA（SMB）封装设计，使得该二极管具备良好的热性能，适合于表面贴装制造工艺，提高了装配效率和可靠性。

五、应用领域

B260-13-F 被广泛应用于以下领域：

1. 电源管理：包括AC-DC转换器、DC-DC变换器等，为电流提供有效整流。
2. 工业控制：在电机驱动和其他控制电路中用作保护元件。
3. 消费电子：用于手机充电器、移动电源等设备中。
4. 汽车电子：如车载电源及各种保护电路，确保设备长期稳定运行。

六、总结

B260-13-F 的设计和制造都彰显出其在现代电子应用中的重要性，以其优异的电气性能和宽广的应用范围，成为很多电子设计工程师和技术人员的首选元件。无论是在高温环境还是高频率操作下，B260-13-F 都能提供可靠的性能，保障系统的稳定性和效率，支持多种电子产品的长期使用。
