AZ1117IH-3.3TRG1

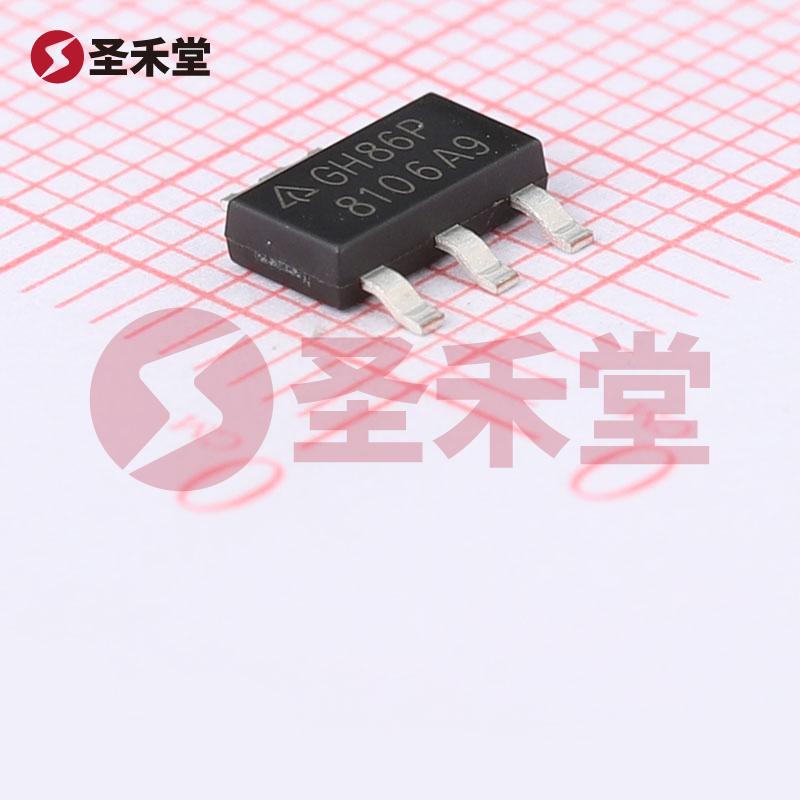

产品概述：AZ1117IH-3.3TRG1 线性稳压器

1. 产品简介

AZ1117IH-3.3TRG1是一款高性能、低压差线性稳压器（LDO），专为要求稳定输出电压的应用而设计。其输出电压为固定值3.3V，适合于各种电子设备的电源管理，如通信设备、计算机系统、消费电子产品等。这款稳压器具备优良的负载瞬态响应能力，以及卓越的纹波抑制性能，使其在电源噪声较大的应用场景中也能提供稳定可靠的电压输出。

2. 主要参数

• 输出类型：固定型
• 最大输入电压（Vin）：15V
• 最大输出电流（Iout）：800mA
• 输出电压：3.3V
• 静态电流（Iq）：6mA
• 压降：最大1.3V @ 800mA
• 工作温度范围：-40°C至125°C
• 封装类型：SOT-223（TO-261-4）
• PSRR/纹波抑制：70dB（在120Hz下）

3. 性能特点

AZ1117IH-3.3TRG1的设计专注于性能和稳定性，其主要特点包括：

• 低压差特性：该稳压器能够在小于输入电压和输出电压之间有大约1.3V的压差下正常工作，这使得其对电池供电设备尤其友好，提高了电源利用效率。
• 高PSRR：提供的70dB纹波抑制能力确保在输入电源中存在高频噪声的情况下，仍能输出平稳的电压，提升了设备的整体性能和可靠性。
• 宽工作温度范围：AZ1117的工作温度范围广泛，适用于恶劣环境，这使得其能广泛应用于工业控制、汽车电子和其他需要高温工作条件的领域。
• 过热保护功能：内置的热关断功能可以在芯片温度过高时自动关断，保护器件及后端负载，延长稳压器及系统的使用寿命。

4. 应用领域

AZ1117IH-3.3TRG1特别适用于以下应用：

• 便携式设备：手机、平板和其他电池供电的电子产品，能有效降低解决电池电压衰减的问题。
• 消费电子：如音视频设备、机顶盒、便携式音响等，这些设备通常需要稳定的电源供应以确保良好的运作。
• 通信设备：适合于无线通信和电信网络中的应用，确保关键部件在供电过程中保持高性能。
• 工业控制：在自动化监测设备、传感器和微控制器中，确保它们在极限环境下可靠运作。

5. 封装与安装

如前所述，AZ1117IH-3.3TRG1采用SOT-223封装，该封装为表面贴装型设计，适合自动化生产及密集型电路板安装，节省空间并降低生产成本。同时，其小巧的封装也便于集成入各种小体积的电子产品中。

6. 结论

AZ1117IH-3.3TRG1是一款兼具高性能及可靠性，适合多种应用的线性稳压器。它的固定输出电压、低压差性能以及过热保护设计使其成为电源管理解决方案中的理想选择。无论是在消费类电子产品还是工业设备中，AZ1117都能提供所需的电源稳定性，是设计工程师值得信赖的优选元器件。
