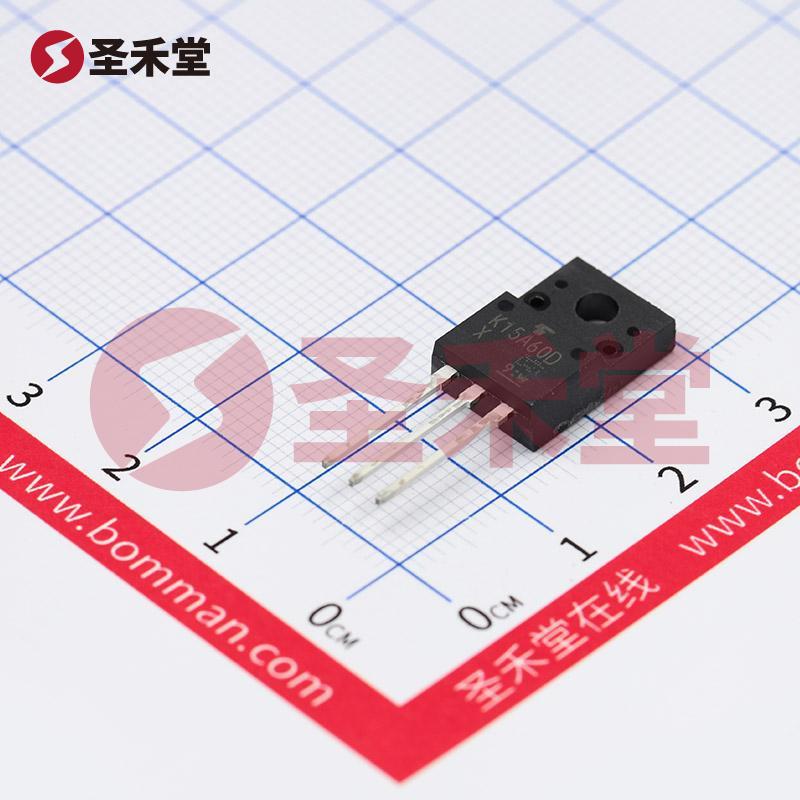

TK15A60D(STA4,X,M) 产品概述
产品简介
TK15A60D(STA4,X,M) 是东芝（TOSHIBA）公司推出的一款专业级场效应晶体管（MOSFET），采用TO-220-3封装，广泛应用于电源转换、开关电路和其他需要高效率、低损耗的电子电路中。这款MOSFET具有优异的电气特性和可靠性，符合现代电子产品对性能与节能的严格要求。
封装特性
TK15A60D采用TO-220-3封装，该封装特点为其良好的散热性能和较大的接触面，适合高功率应用。TO-220封装的结构设计使得MOSFET可以方便地与散热器结合，降低工作温度，从而提高元器件的可靠性和工作寿命。
电气特性
TK15A60D具有较高的电流承载能力和较低的导通电阻（R_DS(on)），这意味着它在导通状态下能有效减少功耗，提升性能。该MOSFET的最大漏电流（I_D）为15A，最大漏源电压（V_DS）为600V，适合于高压驱动应用。同时，TK15A60D的开关速度快，适合快速开关和PWM调制应用，这使其在电源管理、马达驱动等领域具备优势。
应用领域
开关电源（SMPS）：TK15A60D在开关电源中经常被用作主开关元件，通过快速切换来帮助转换电压，效率高且损耗低。
电机驱动：在直流电动机和步进电机的驱动电路中，TK15A60D能够提供高效的控制，提升电动机的工作性能和响应速度。
照明控制：在LED驱动和照明控制系统中，TK15A60D可用作开关元件，控制光源的开关和调节亮度，适合智能照明应用。
电能转换：可用于各种电能转换装置，如逆变器和DC-DC转换器等，与其他元器件结合能显著提升系统效率。
建议应用设计
在使用TK15A60D设计电路时，建议采取适当的散热设计，以确保MOSFET能在最佳温度范围内工作。合理选择驱动电路，以及控制其开关频率，可以有效提高系统的整体效率和响应时间。在高负载情况下，应特别注意其温度控制，避免因过热导致MOSFET损坏。
可靠性与质量
东芝作为知名的半导体制造商，TK15A60D(STA4,X,M)的生产过程经过严格的质量控制，以确保每一颗器件都能达到高标准的性能要求。此外，这款MOSFET在极端工作条件下的可靠性测试，进一步证明了其在严苛环境中的稳定性，能够满足各种工业应用的需求。
总结
TK15A60D(STA4,X,M)以其高效率、高可靠性和良好的工作性能，成为现代电子设备中不可或缺的一部分。它的应用不仅限于上面提到的领域，其出色的特性也让它在不同行业中展现出巨大的潜力。随着电子技术的不断发展，TK15A60D将继续为各类创新项目提供强有力的技术支持。对于设计工程师而言，这款MOSFET是实现高性能电路设计的理想选择。
