产品简介

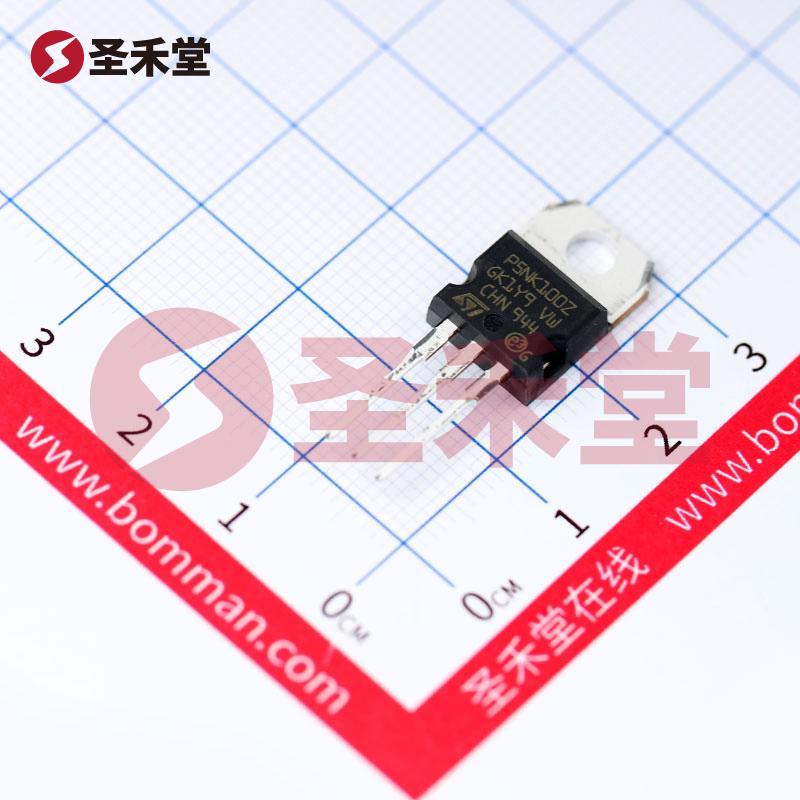

STP5NK100Z是由意法半导体(STMicroelectronics)制造的一款高性能N沟道金属氧化物半导体场效应管(MOSFET),其设计主要应用于高压和高功率的开关电源、逆变器、电机控制及其他快速开关应用。该器件拥有极高的漏源极电压(Vdss)达到1000V(1kV),并且在25°C环境下可以持续承受3.5A的漏极电流,这使得它能够满足许多苛刻的工业应用需求。
基础参数
STP5NK100Z采用TO-220-3封装,具备良好的散热性能,能够承受最大125W的功率耗散,适合于高功率电路中使用。此外,该MOSFET的工作温度范围广泛,从-55°C到150°C(TJ),使其能够在极端条件下稳定工作。
电气特性
在电气参数中,该器件的漏源极电压(Vdss)为1000V,适合高压应用。其最大栅源电压(Vgss)为±30V,确保MOSFET在正常工作条件下不会因为过电压而受到损坏。具备良好的导通性能,其导通电阻(Rds(on))在不同漏极电流(Id)和栅源电压(Vgs)下都表现稳定,最大值为3.7Ω(在1.75A和10V下测得)。
在特性参数中,阈值电压(Vgs(th))的最大值为4.5V(在100µA的测试电流下),这表明器件可以在较低的栅电压下导通,便于驱动电路的设计。栅极电荷(Qg)为59nC(在10V条件下),代表使用该MOSFET进行开关时的开关速度。
高频特性
STP5NK100Z的输入电容(Ciss)在25V下测量为1154pF,可以提供较好的高频响应,但在高频开关应用中,设计人员需考虑开关损耗与驱动能力,从而确保整体效率。
应用领域
得益于其高耐压和高功率处理能力,STP5NK100Z广泛应用于以下领域:
总结
STP5NK100Z是一款出色的N沟道MOSFET,其高漏源电压、良好的导通电阻、宽广的工作温度范围以及较高的功率耗散能力,使其在高压和高功率应用中成为理想选择。其广泛的应用场合需求,结合优良的电气特性,使得该器件在现代电子电气系统中承担着重要角色。对于设计师而言,该器件的使用能够有效提升产品性能并满足高效能的市场需求。
