STN3PF06 产品概述
1. 产品背景
随着电子技术的不断发展,现代电子设备对于高效能、高可靠性的电子元件需求日益增加。其中,MOSFET(金属氧化物半导体场效应晶体管)作为一种重要的电子开关和信号放大器,广泛应用于电源管理、信号调节和高频开关等领域。STN3PF06 是由意法半导体(STMicroelectronics)推出的一款优质 P 型 MOSFET,具有高漏源电压和较低的导通电阻特性,适用于各类电子产品中。
2. 主要参数

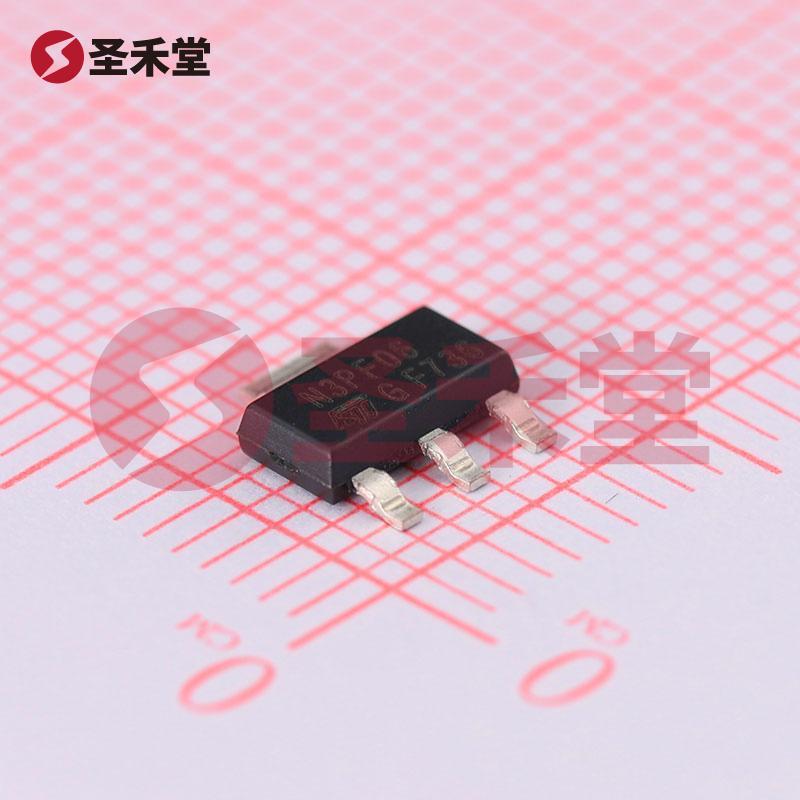

STN3PF06 采用 TO-261-4/SOT-223 封装,适合表面贴装(SMT)技术,能够有效节省电路板空间,提升组装效率。该器件的主要电气特性如下:
- 漏源电压 (Vdss): 60V,适合为高电压电路提供开关和调节功能。
- 连续漏极电流 (Id): 2.5A(Tc),确保器件在一定工作温度下仍能安全运行。
- 导通电阻 (Rds(on)): 最大 220 毫欧 @ 1.5A,10V,意味着在导通状态下损耗较小,有助于提升电源效率。
- 栅极电压 (Vgs): 最大 ±20V,提供更大的设计灵活性,可以适应不同的驱动需求。
- 栅极阈值电压 (Vgs(th)): 最大 4V @ 250µA,确保MOSFET能够在合理的栅极电压下快速开启。
- 输入电容 (Ciss): 最大 850pF @ 25V,适合用于高频率应用,降低开关损耗。
3. 应用领域
STN3PF06 在多个电子应用中显示出卓越的性能,主要应用领域包括:
- 电源管理: 可用于DC-DC 转换器、开关电源和高效电源分配电路。
- 电机驱动: 在电机控制电路中充当开关,优化电机的驱动效率。
- 信号调节: 用于音频和视频信号的开关控制、高频信号放大等场合。
- 消费电子: 如手机、数码相机等便携式设备中,为系统提供高效的功率转换和管理。
4. 性能优势
STN3PF06 的设计考虑了多个方面以确保其高效能和可靠性:
- 低导通电阻: 这一特性使得器件在工作过程中发热较少,从而降低了系统的散热需求,提升了整体效率。
- 宽工作温度范围: 工作温度范围为 -65°C 至 150°C,使得 STN3PF06 可在极端环境下正常工作,适应多种应用场合。
- 很高的功率耗散能力: 最大功率耗散为 2.5W,能够满足多种高功率应用的需求。
5. 结论
STN3PF06 是一款性能优异的 P 型 MOSFET,具备高漏源电压、低导通电阻和良好的热稳定性,适合广泛应用于电源管理和功率控制领域。作为意法半导体的优质产品,它提供了优秀的电气性能和可靠性,能够满足当今电子产业对高效能和高可靠性元件的需求。无论是在消费电子、工业控制,还是在电机驱动等应用场合,STN3PF06 都展现出卓越的价值,成为设计工程师首选的电子元件之一。
