STGF15H60DF

STGF15H60DF 产品概述

STGF15H60DF 是一款由意法半导体（STMicroelectronics）出品的高性能绝缘栅双极晶体管（IGBT），特别设计用于高压、大功率应用。该器件采用优越的沟槽型场截止结构，具有高效率和优异的开关特性，非常适合用于电动机驱动、逆变器、电源转换器等多种领域。

关键特性

1. 电气特性：

   • 该IGBT的集电极电流（Ic）最大为30A，适用于中高功率应用。对于瞬态工况，脉冲集电极电流（Icm）可达60A，提供额外的动态性能。
   • 其线性工作范围的集电极-发射极击穿电压（Vces）最大为600V，使得此器件能够在高压环境中稳定运行。
   • 最大功率处理能力为30W，满足多种负载电流条件下的使用需求。

2. 开关特性：

   • STGF15H60DF 提供了优异的开关性能，通过测得的Td（开关延迟时间）值分别为24.5ns（开）和118ns（关），能够提高系统的整体效率。
   • 栅极电荷量为81nC，这意味着驱动电路的需求相对较低，有助于减小外部驱动电路的复杂性。
   • 反向恢复时间（trr）为103ns，确保在快速开关应用中的几乎没有损耗。

3. 热特性和环境适应性：

   • 该器件的工作温度范围为-55°C至175°C（TJ），确保即使在极端环境条件下，它也能保持稳定的工作性能。

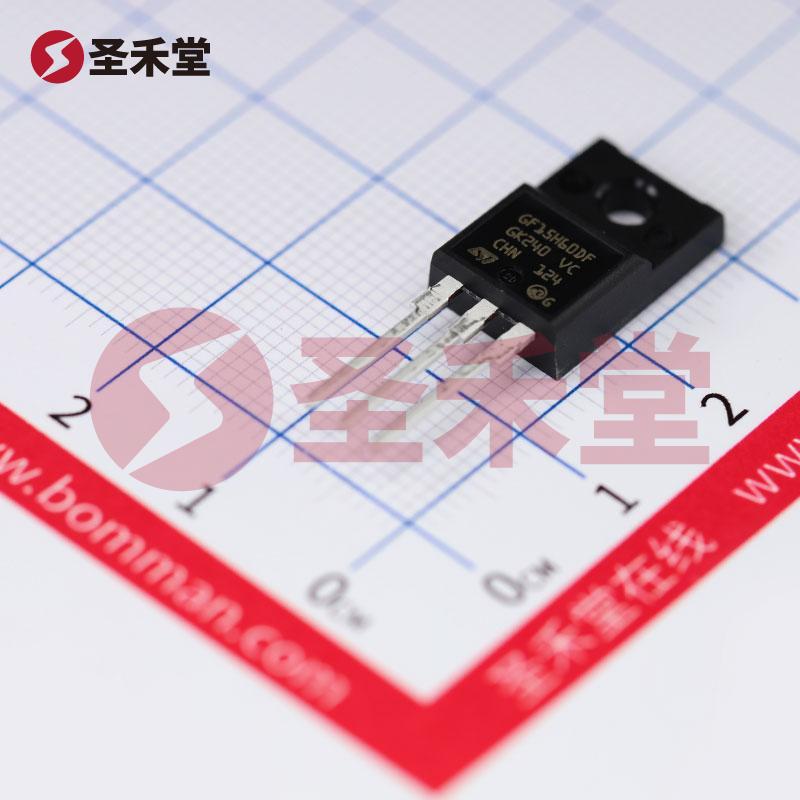

   • 带有TO-220FP封装，便于安装和散热，适合于通孔（THT）安装类型，提供良好的机械强度和散热能力。

4. 应用领域：

   • STGF15H60DF 适用于电动机驱动系统、逆变器、功率控制和电源转换器等多种工业和消费类产品。其高效的开关特性和大电流能力使其特别适合用于需要高频开关的应用场景中，例如在电力电子和可再生能源系统中。

5. 质量与可靠性：

   • 本产品符合湿气敏感性等级（MSL）为1，表示器件可在无防潮保护的条件下无限期储存，为工程师和制造商提供了极大的便利。

总结

STGF15H60DF 是一款具有高性能和优良可靠性的IGBT，适用于各种高功率和高压应用领域。凭借其出色的开关特性和宽广的工作温度范围，它为现代电力电子系统提供了最佳解决方案。无论是在电动机控制、逆变器设计还是其他高功率应用中，STGF15H60DF均能保证高效、高稳定性的性能，帮助工程师们提高设计的效率和可靠性。
