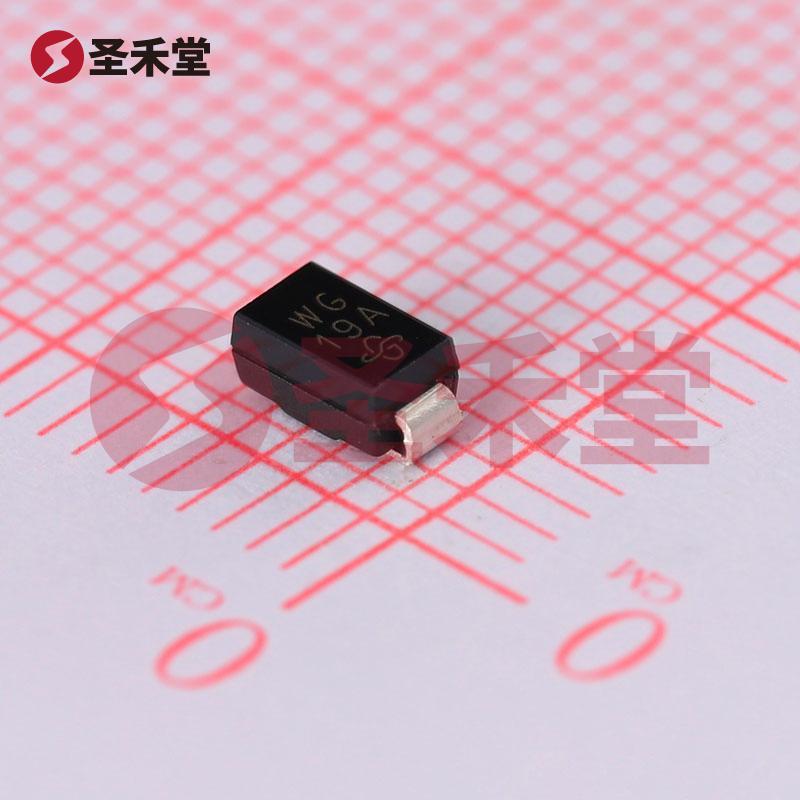

产品概述：SMAJ6.0CA-E3/61
一、产品简介
SMAJ6.0CA-E3/61是威世（VISHAY）公司推出的一款高效能双向瞬态电压抑制二极管（TVS Diode），其主要应用于电路板的过电压保护。这款二极管因其极高的电压抑制能力和快速的响应特性，在各种电子设备中扮演着至关重要的角色，特别是在需要保护敏感电子元件避免电压突升的应用场景，例如通信设备、消费电子和汽车电子等。
二、主要参数
- 反向关断电压（V_R）：6V
- 击穿电压（V_BR）：最小值6.67V
- 箝位电压（V_C）：最大值10.3V
- 峰值脉冲电流（I_pp）：38.8A（10/1000µs）
- 功率 - 峰值脉冲：400W
- 工作温度范围：-55°C至150°C（TJ）
- 安装类型：表面贴装型
- 封装类型：DO-214AC，SMA
三、产品特性
双向电压抑制：该产品具有双向抑制能力，能够处理正负两个方向的过电压，增强电路保护灵活性。
高击穿和箝位电压：击穿电压最小值为6.67V，同时其箝位电压可达10.3V，确保在电压突发时能够迅速有效地保护敏感元件。
强大的脉冲电流处理能力：其峰值脉冲电流达38.8A，这使得该元件在面对突发浪涌事件时能够承受并有效降低过压风险。
广泛的工作温度范围：工作温度覆盖-55°C至150°C，确保其在极端环境下的可靠性能，适合多种工作条件。
表面贴装设计：SMAJ6.0CA-E3/61采用表面贴装封装，便于自动化焊接，节省装配时间并提高生产效率。
四、应用场景
SMAJ6.0CA-E3/61在电路保护领域中有着广泛的应用场景，包括但不限于：
通信设备：对电话、网络设备进行过电压保护，防止雷击和开关瞬态引发的电压冲击。
消费电子：在电视、音响等家用电器中保护电路，防止电压瞬间升高引起的损坏。
汽车电子：在汽车控制单元内，保护吻合各种传感器和控制器，确保其稳定运行。
工业设备：在机器控制系统中，防止电源干扰和浪涌造成的故障，提高系统的工作稳定性。
五、总结
SMAJ6.0CA-E3/61 TVS二极管是工业应用中可靠的电压保护解决方案，其优越的性能参数和良好的热稳定性使其成为众多高要求电路的理想选择。在当今电子设备向小型化、功能化方向发展的趋势下，该产品凭借其小巧的封装和强大的电压抑制能力，无疑是一款能够满足现代电子设计需求的高性能组件。通过使用SMAJ6.0CA-E3/61，可以有效提高电路板的抗干扰能力和安全性，这对于确保设备的正常运行至关重要。
