SM8S43AHE3/2D

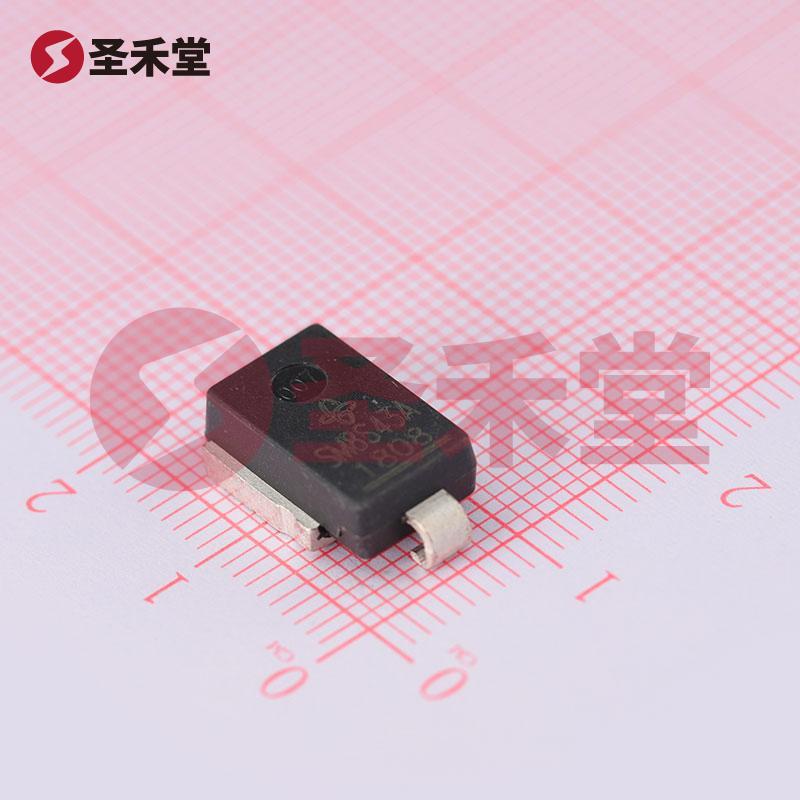

SM8S43AHE3/2D 产品概述

产品简介

SM8S43AHE3/2D是VISHAY(威世)推出的一款高性能瞬态电压抑制二极管（TVS），能够有效地保护敏感电子设备免受瞬态电压的冲击。该器件具有广泛的应用场景，尤其适合汽车级应用，能够承受高温和严苛环境，提高了用户设备的可靠性和耐用性。

基础参数概述

SM8S43AHE3/2D具备以下主要技术规格：

• 极性: 单向（Unidirectional）
• 峰值脉冲电流（10/1000µs）: 95.1A
• 箝位电压: 69.4V
• 击穿电压（最小值）: 47.8V
• 反向关断电压（典型值）: 43V
• 单向通道: 1
• 电流 - 峰值脉冲 (10/1000µs): 95.1A
• 功率 - 峰值脉冲: 6600W（6.6kW）
• 工作温度范围: -55°C ~ 175°C（TJ）
• 安装类型: 表面贴装型
• 封装类型: DO-218AB

主要特点

1. 强大的保护性能: SM8S43AHE3/2D在瞬态电压的泄放和箝位方面表现优秀，其工作原理是通过快速响应来吸收过电压，保护后端的敏感元件不受损害。其箝位电压为69.4V，在典型的工业和汽车电子环境中创建了有效的屏障。

2. 高功率处理能力: 该器件的峰值脉冲功率达到6600W，适合承受高电流突发和瞬态过压情况，尤其是在汽车、移动设备等需要应对电气瞬态干扰的应用中，这一特性尤为重要。

3. 宽工作温度范围: SM8S43AHE3/2D拥有极宽的工作温度范围(-55°C ~ 175°C)，使其能够在严苛的环境条件下稳定工作，提升了设计的灵活性和可靠性。

4. 优秀的封装设计: 采用DO-218AB封装的SM8S43AHE3/2D，支持表面贴装，方便工艺集成，尤其适合高密度电子产品的设计，节省了PCB空间。

5. 汽车级认证: 作为一款汽车级保护二极管，SM8S43AHE3/2D符合相关的行业标准，确保了其在汽车电子产品中的可靠性和高性能表现。

应用领域

SM8S43AHE3/2D广泛应用于多种电子领域，包括但不限于：

• 汽车电子: 保护电控单元（ECU）、传感器、驾驶辅助系统（ADAS）等重要电子模块。
• 移动设备: 为智能手机、平板电脑等提供瞬态保护，提升电子设备的安全性。
• 工业设备: 在自动化设备、工控元件中防止电气噪声和浪涌事件的影响。
• 通信设备: 保护基站、网络设备和各种通信模块，确保信号的稳定和准确。

总结

SM8S43AHE3/2D是一款高性能的瞬态电压抑制二极管，结合了极高的抗冲击能力和优秀的工作温度范围，为用户提供出色的保护解决方案。凭借其可靠性和适用性，SM8S43AHE3/2D将为现代电子设备在瞬态电压干扰下提供持续而有效的保护，助力各类创新电子产品更安全地运行。
