型号:

SI7309DN-T1-GE3

品牌:VISHAY(威世)
封装:PowerPAK® 1212-8
批次:2年内
包装:编带
重量:-
其他:

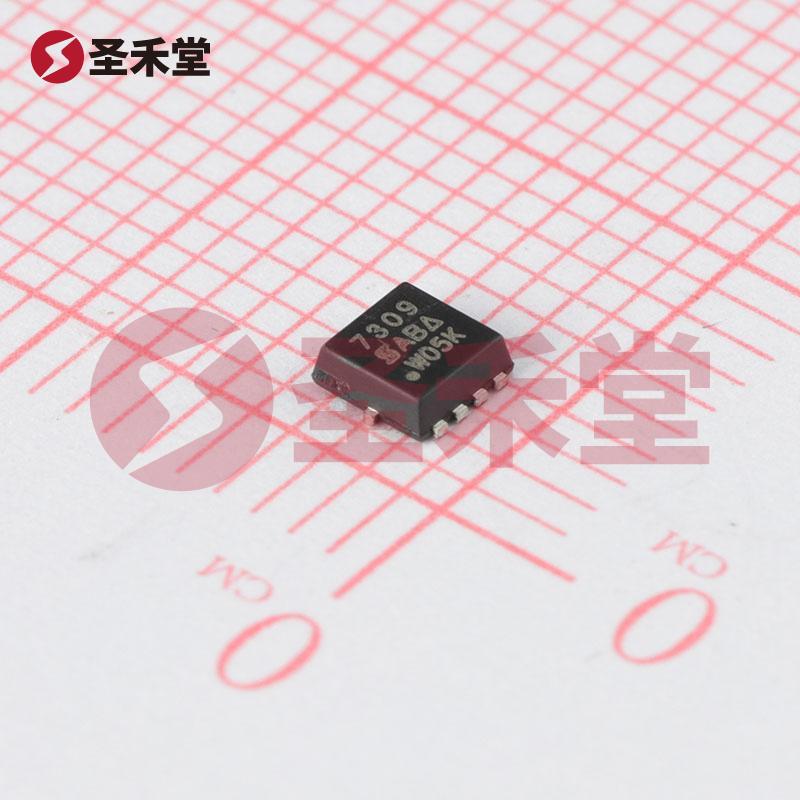

SI7309DN-T1-GE3 产品实物图片
SI7309DN-T1-GE3 一小时发货
描述:场效应管(MOSFET) 3.2W;19.8W 60V 8A 1个P沟道 PowerPAK1212-8
库存数量
库存:
12585
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
2.19
3000+
2.1
产品参数
属性参数值
类型1个P沟道
漏源电压(Vdss)60V
连续漏极电流(Id)8A
导通电阻(RDS(on)@Vgs,Id)115mΩ@10V,8A
功率(Pd)12.7W
阈值电压(Vgs(th)@Id)1V@250uA
栅极电荷(Qg@Vgs)14.5nC@10V
输入电容(Ciss@Vds)600pF@30V
反向传输电容(Crss@Vds)50pF@30V
工作温度-55℃~+150℃

SI7309DN-T1-GE3 产品概述

1. 概述

SI7309DN-T1-GE3 是一款由VISHAY(威世)公司制造的高性能P沟道MOSFET,它采用了先进的PowerPAK® 1212-8封装,旨在提供高效的电源管理解决方案。该元件广泛应用于开关电源、电机控制以及电源管理电路等场景,其设计特性使其具备良好的热导效率和高功率处理能力。

2. 技术规格

  • FET类型:P沟道
  • 封装/外壳:PowerPAK® 1212-8
  • 漏源极电压(Vdss):60V
  • 连续漏极电流(Id):8A(在25°C时,Tc条件下)
  • 栅源电压(Vgss):±20V
  • 导通电阻(Rds(on)):最大115毫欧(在3.9A,10V时)
  • 阈值电压(Vgs(th)):最大3V(在250μA时)
  • 栅极电荷(Qg):最大22nC(在10V时)
  • 输入电容(Ciss):最大600pF(在30V时)
  • 功率耗散:最大3.2W(在环境温度Ta),19.8W(在结温Tc)
  • 工作温度范围:-55°C ~ 150°C(结温TJ)
  • 驱动电压:最小4.5V至最大10V

3. 应用领域

SI7309DN-T1-GE3适用于多种电力电子设备的设计中,特别是在如下领域中发挥其优势:

  • 开关电源:由于其低导通电阻和高漏极电流能力,适合用于开关电源的输出级。
  • 电机驱动:可用于电机控制电路,能够有效地控制电机的启停和调速,提升整个系统的效率。
  • 电源管理电路:适合用于电源管理应用中的开关元件,包括负载开关、功率转换等。

4. 性能优势

  • 低导通电阻:SI7309DN-T1-GE3 具有较低的导通电阻,这意味着在工作时能够减少功耗,实现更高的效率。这在高电流应用中尤为重要,能够显著降低发热和能耗。
  • 宽工作温度范围:该MOSFET能够在-55°C至150°C的温度范围内稳定工作,适合多种环境下的应用,尤其是高温或极端条件下的电子设备。
  • 良好的开关特性:其栅极电荷(Qg)和输入电容(Ciss)的指标相对较好,意味着能够支持高频开关操作,适用于高效率的开关电源设计。
  • 紧凑的封装设计:PowerPAK® 1212-8封装有助于提高电路板的密度,适合空间受限的应用场合。

5. 结论

SI7309DN-T1-GE3 MOSFET是VISHAY公司推出的一款高效能的P沟道场效应管,凭借其优越的电气性能和温度适应性,该产品成为现代电源管理和电机控制的理想选择。其各种应用场景和适宜的规格,使其在电子元器件市场中具备极高的竞争力和广泛的应用潜力。设计师和工程师在选择合适的MOSFET时,不妨将SI7309DN-T1-GE3作为考虑选项,以实现更高效、更稳定的设计方案。
