型号:

SFH690ABT

品牌:VISHAY(威世)
封装:4-SOP(2.54mm)
批次:2年内
包装:编带
重量:-
其他:

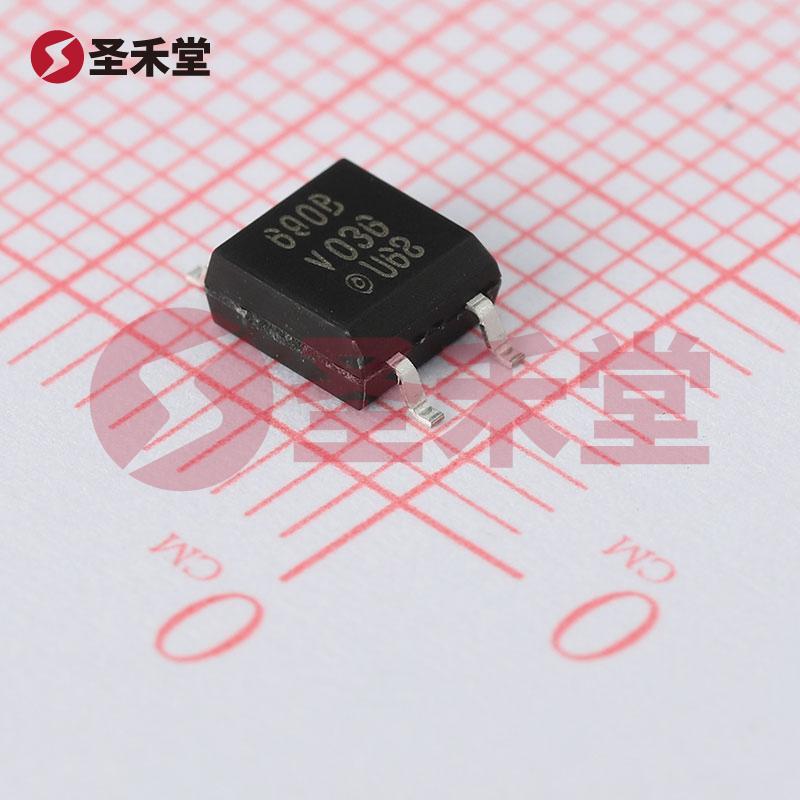

SFH690ABT 产品实物图片
SFH690ABT 一小时发货
描述:晶体管输出光耦 50mA 3.75kV 1.15V SOP-4-2.54mm
库存数量
库存:
136
(起订量: 1, 增量: 1
最小包:2000
商品单价
梯度内地(含税)
1+
1.3
2000+
1.24
优惠券
券满50015
产品参数
属性参数值
正向电压1.15V
输出电流50mA
隔离电压(rms)3.75kV
输出通道数1
上升时间3us
下降时间4us
工作温度-55℃~+100℃

SFH690ABT 产品概述

产品简介

SFH690ABT 是一款高性能的晶体管输出光耦合器,采用表面贴装型封装,适用于多种工业和消费电子应用。此器件由著名制造商 VISHAY(威世)生产,具有出色的电气特性和可靠的绝缘性能,使其成为需要电气隔离和信号传输的理想选择。

关键参数

  1. 安装类型:表面贴装型(SMD)

    • 设计适合现代 PCB 设计和自动化组装。
  2. 输入类型:直流(DC)

    • 可驱动的电源使其在多种电源配置下工作。
  3. 正向电压(Vf):典型值为 1.15V

    • 低于许多传统光耦,这意味着在驱动时可以节省功耗。
  4. 最大输出电压:70V

    • 适用于高电压应用,能够处理的信号范围广泛。
  5. 输出电流/通道:50mA

    • 能够支持较大的负载,适合强电流需求的应用。
  6. 电流传输比

    • 最大值:300% @ 5mA
    • 最小值:50% @ 5mA
    • 高达300%的电流传输比使其在小信号输入时能够实现强大的输出。
  7. 接通 / 关断时间:典型值为5µs和3µs

    • 支持快速开关操作,适合高频应用场合。
  8. 电压隔离:3750Vrms

    • 强大的隔离能力,能够有效防止不同电路之间的干扰。
  9. 工作温度范围:-55°C ~ 100°C

    • 在极端环境下仍保持稳定性和可靠性,适合航空航天、工业等严苛环境。
  10. 上升/下降时间:典型值为3µs和4µs

    • 确保信号传输快速和高效。
  11. 通道数:1

    • 单通道设计适应一些简单的传感和开关应用。
  12. Vce 饱和压降:最大值为300mV

    • 低饱和压降意味着在开关状态下发热小,提高了整体效率。

应用领域

SFH690ABT 适用于多个应用领域,如:

  • 工业自动化:在传感器及执行器中提供电气隔离,以保护控制电路。
  • 消费电子:在家庭自动化设备中,作为开关和信号传送的组件。
  • 通信设备:用于电信和网络设备,传递数字信号。
  • 医疗设备:满足医疗电子对信号完整性和隔离性的严格要求。

封装与布局

该产品采用4-SOP(2.54mm)封装,符合现代电子设备对于空间和重量的严格要求。其设计使得在意面安装时能简化生产流程和节省空间,尤其适合高密度布局的电路板。

结论

VISHAY的 SFH690ABT 提供了一种高性能、可靠、适应性强的解决方案,非常适合于需要电气隔离的各种应用。其出色的电气参数和广泛的工作温度范围确保了各种环境下的稳定性和可靠性,是设计工程师的优选元器件。无论是在工业领域的自动化控制,还是消费电子产品中,SFH690ABT都是一款值得信赖的光耦合器。
