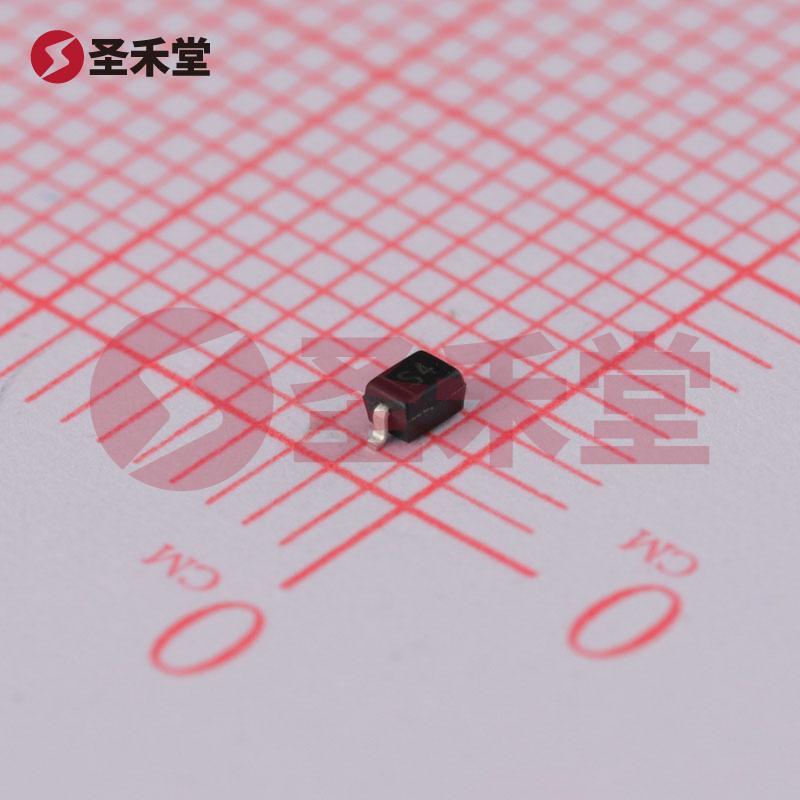

SD103AWS-7-F

SD103AWS-7-F 产品概述

1. 产品简介

SD103AWS-7-F是一款高性能的肖特基二极管，由著名电子元器件制造商DIODES（美台）生产。该器件专为各种高效能电源管理和电源转换应用而设计，适用于需要快速切换、低正向压降和小反向恢复时间的场合。

2. 基本参数

• 直流反向耐压 (Vr): 最高40V，使其能够在多种电压应用环境中可靠工作。
• 平均整流电流 (Io): 350mA，适合多数小功率应用，如开关电源、二次电源和电池充电器。
• 正向压降 (Vf): 600mV @ 200mA，这一低压降特性使其在切换过程中损耗极低，有效提高了系统的整体效率。
• 反向恢复时间 (trr): 10ns，表明该二极管具有出色的快速恢复能力，非常适合高频应用。

3. 电气特性

• 反向泄漏电流: 在30V的反向电压下，反向泄漏电流仅为5µA，显示出该器件在静态状态下保持低损耗，适合用于高效能设计中。
• 电容: 在0V和1MHz下表现出28pF的输入电容，适合要求低输入电容的电路设计，减少干扰和提升切换速度。

4. 封装与安装

SD103AWS-7-F采用SOD-323封装类型，表面贴装设计使其在PCB上的布线更为简洁，有利于降低EMI（电磁干扰）并实现更小型化的设计。这种封装适合高密度贴片组装，有助于减小体积，提高生产效率。

5. 应用领域

SD103AWS-7-F广泛应用于多种电子设备中，包括但不限于：

• 开关电源（SMPS）
• 直流-直流转换器
• LED驱动电路
• 保护电路中的整流应用
• 电池管理系统

6. 工作环境

该元器件在-65°C至125°C的温度范围内工作，使其适用于各种环境中的应用，无论是极端的高温还是低温应用场景，均可稳定工作。

7. 优势与特点

SD103AWS-7-F具有多种显著优势，包括：

• 低正向压降减少了功耗，从而提高了电源的效率。
• 快速恢复能力适用于高频开关电源，能够有效减少延迟和干扰。
• 反向电流非常小，确保设备在待机状态下的低功耗运行。
• SOD-323封装的优点使其占用空间小，适合现代电子设备日益紧凑的设计需求。

8. 结论

SD103AWS-7-F是市场上优秀的肖特基二极管之一，凭借其高效能、卓越的电气特性和广泛的应用适用性，成为各种电源管理和转换系统中的理想选择。无论您是设计电源模块、保护电路还是电池充电设备，SD103AWS-7-F都能提供可靠的性能和出色的效率，是创新电子设计中不可或缺的元件。
