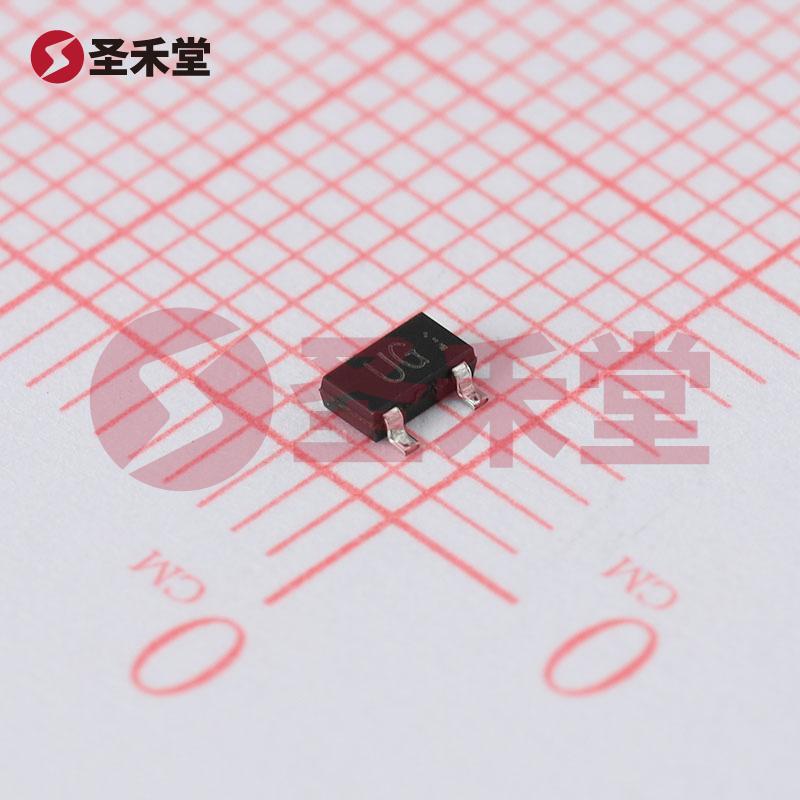

RRR040P03TL

RRR040P03TL 产品概述

1. 产品概述

RRR040P03TL 是一款高性能 P沟道金属氧化物半导体场效应管（MOSFET），制造商为知名半导体供应商 ROHM（罗姆）。该器件设计用于各种电子电路中，如开关电源、功率放大器、马达驱动器和其他需要高效电源控制的应用。RRR040P03TL凭借其优异的电气性能和紧凑的封装，成为现代电子设计中的理想选择。

2. 关键参数

• 漏源电压（Vdss）: 该器件的最大漏源电压为 30V，这使其适用于低压直流电源和控制电路。
• 连续漏极电流（Id）: 在 25°C 的环境温度下，RRR040P03TL能够承受的连续漏极电流为4A，适合应用于需要中等电流的场合。
• 栅源极阈值电压: 栅源极阈值电压为2.5V（在1mA时测得），这一参数确保了器件能够在较低的驱动电压下工作，提高了设计的灵活性。
• 漏源导通电阻（Rds(on)）: 在4A、10V条件下，漏源导通电阻为45mΩ，表现出优良的导通性能，能有效降低功耗，提高系统效率。
• 最大功率耗散（Ta=25°C）: 此器件的最大功率耗散为1W，使其在处理功率时具有良好的热管理能力。
• 工作温度: 该器件具有出色的耐高温性能，其工作温度上限为150°C（TJ），适合在高温环境中应用。
• 封装类型: 采用表面贴装型设计，封装形式为SC-96，便于自动化贴装，适合现代电子产品的生产需求。

3. 应用领域

RRR040P03TL 适用于多个领域，包括但不限于：

• 开关电源: 其高效的导通性能和较低的导通电阻使其在开关电源场合表现出色。
• 马达驱动: 能够有效控制马达的启停和功率分配，适合在电动机驱动电路中使用。
• 电子负载: 在电子负载测试中，其稳定性和可配置性也非常重要。
• LED 驱动: 由于控制精确，RRR040P03TL 也广泛用于高效的 LED 驱动电路。

4. 设计优点

• 高效能耗管理: 低导通电阻和优越的温度特性使其在处理大电流时损耗更小，更加节能。
• 小型化: SC-96 封装能够帮助设计人员最大限度地节省空间，提高产品的整体集成度。
• 温度适应性强: 高工作温度范围为设计提供了灵活性，能够在各种复杂的工作环境下稳定运行。

5. 结论

综合来看，RRR040P03TL MOSFET 是一款高性能、多用途的P沟道场效应管，凭借其卓越的电气特性和稳健的设计，广泛适用于多种电源管理和控制应用。在未来的电子产品设计中，其高效能、良好的热性能及适应性将为各类应用提供强有力的支持。选择 RRR040P03TL，能够提升产品性能，降低能耗，为客户创造更大的价值。
