PDTC114YT,215

产品概述：PDTC114YT,215

基本信息

PDTC114YT,215是一款高性能、面向低功耗应用的NPN型数字晶体管，具备出色的电流放大特性和稳定的工作性能。该产品由Nexperia（安世半导体公司）提供，采用SOT-23-3表面贴装封装，非常适合现代电子设备的小型化设计需求。

关键参数

• 晶体管类型：NPN - 预偏压
• 集电极电流 (Ic)：最大值为100mA，适用于多种应用场合，确保性能稳定
• 集射极击穿电压 (Vce)：最大值为50V，使其在高压环境下仍能安全运行
• 额定功率：250mW，适合高密度电路设计
• DC电流增益 (hFE)：在5mA和5V条件下的最小值为100，能够有效增强信号
• 饱和压降 (Vce(sat))：在250µA和5mA时最大值为100mV，保证了低功耗运行
• 集电极截止电流 (Ic(off))：最大值为1µA，有效降低静态功耗

应用场景

PDTC114YT,215的设计使其特别适合用于数字电路、开关电源、信号放大、开关控制等多种电子应用。结合其小型化封装及高可靠性，此款晶体管被广泛应用于消费类电子产品、计算机外围设备、工业控制和家用电器等领域。

结构与封装

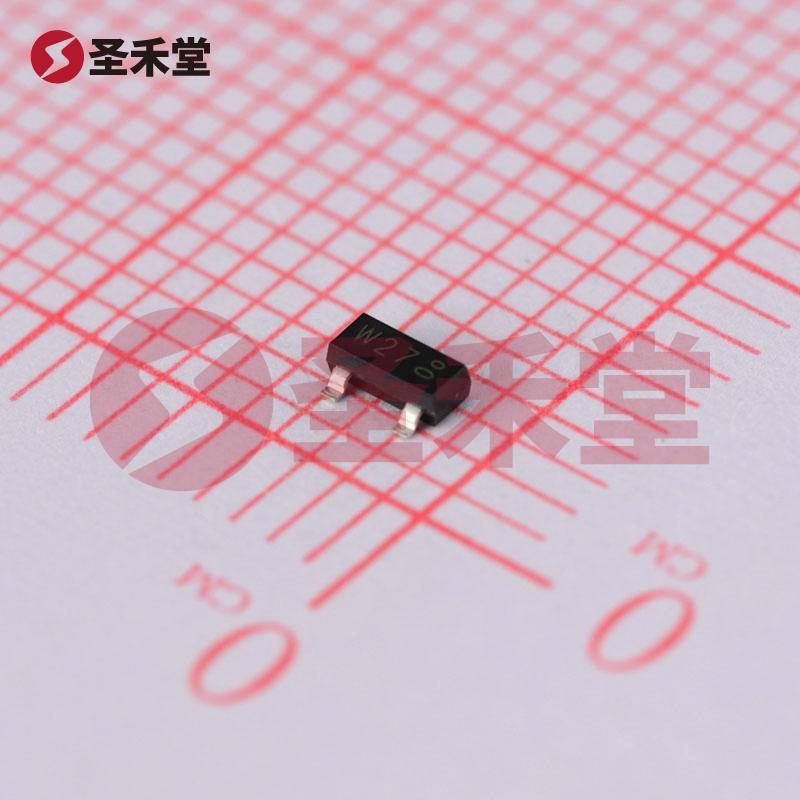

该晶体管采用SOT-23-3封装，具有较小的外形尺寸，适合于空间受限的PCB设计。表面贴装器件的特性使得其在自动化生产线上的应用变得更加便利，提高了装配效率。

性能优势

1. 高增益：由于拥有高达100的直流电流增益，PDTC114YT,215在驱动负载时表现出色，能够轻松放大微小电信号。
2. 低饱和电压：最大饱和压降仅为100mV，确保电路的高效率，减少能量损耗，延长电池寿命，特别适合于便携式电子设备。
3. 低静态电流：截止电流最大为1μA，非常适合低功耗应用，进一步提高了设备的能效。
4. 高耐压能力：能够承受高达50V的集射极击穿电压，增强了电路的安全性，适合高压电路设计。

电气特性

该晶体管具备优异的电气性能，能够在多种工作条件下保持良好的稳定性。负载变化时，增益保持稳定，这对于一些需求高可靠性的应用尤为重要。同时，PDTC114YT,215的集电极电流和集射极电压范围宽广，能够满足多样化的电路需求。

潜在挑战与解决方案

在使用PDTC114YT,215时，设计人员需要注意以下几点：

• 温度管理：尽管该晶体管在规定的功率和电流下工作稳定，但在高温环境下可能影响性能，设计时需考虑适当的散热设计。
• PCB布线：在高频应用中，布局和布线都需要谨慎处理，以减少信号损失和干扰。

总结

PDTC114YT,215是一款卓越的NPN数字晶体管，凭借其高增益、低功耗和紧凑的封装设计，成为现代电子设备中不可或缺的组件。无论是在消费电子、工业控制，还是在更复杂的信号处理应用中，它都能提供稳定而可靠的性能，为设计师们提供了灵活可靠的解决方案。通过合理使用PDTC114YT,215，用户可以提升电路系统整体的效能和可靠性，满足当前电子工业对功耗和性能的双重要求。
