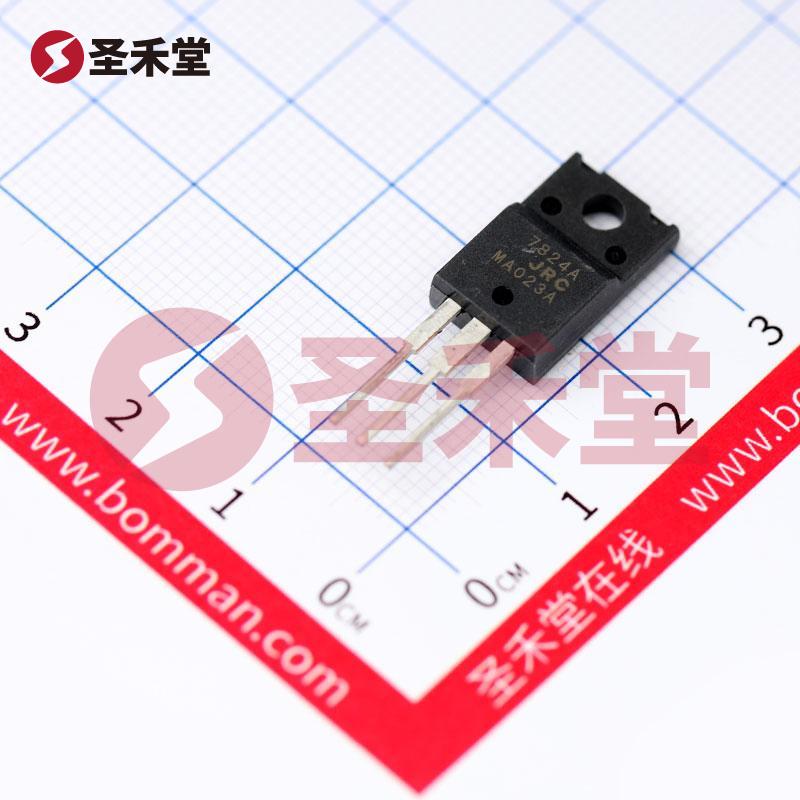

NJM7824FA 产品概述
产品简介
NJM7824FA是新日本无线（NJRC）公司推出的一种高性能线性稳压器。作为一个固定输出的线性稳压器，它设计为能够提供24V的稳压输出，适用于多种电源管理应用。其输入电压范围广泛，最高可支持40V的输入电压，具有较高的设计灵活性。该元件尤其适合于需要稳定电压供电的电子设备，提供可靠的电源解决方案。
性能参数
- 输出配置: 正输出
- 输出类型: 固定
- 稳压器数: 1
- 输入电压（最大值）: 40V
- 输出电压（最小值/固定）: 24V
- 输出电流: 1.5A
- 静态电流（Iq）: 6mA
- PSRR（电源抑制比）: 66dB（在120Hz频率下）
- 保护功能: 超温保护，短路保护
- 工作温度范围: -40°C ~ 85°C
- 安装类型: 通孔
- 封装/外壳: TO-220-3整包
- 供应商器件封装: TO-220F
电气特性
NJM7824FA具有良好的电源抑制特性，优秀的PSRR值（66dB），意味着即使在输入电压波动或负载变化的情况下，它仍然能保持稳定的输出电压。这对于需要高稳定性和低噪声的敏感电子设备尤为重要，如音响设备、测量仪器以及其他对电源精度要求较高的应用。
保护特性
为了确保设备的长期可靠性，NJM7824FA内置了多种保护功能，包括超温保护和短路保护。这些功能可以有效防止在外部过载或节流条件下导致的设备损坏，确保了在动态负载条件下的安全运行。此外，其静态电流为6mA，在不工作的状态下依然能够节约能耗，提升整体能效。
应用领域
NJM7824FA广泛应用于工业、消费电子、通信设备以及汽车电子等多个领域。其稳定的输出特性，使得它在数模转换器、微控制器、传感器供电和其他数字/模拟设备的电源方案中表现出色。对于设计师而言，选择NJM7824FA不仅能够简化电源设计，还能够提升系统的整体稳定性。
热管理和安装
采用TO-220F封装的NJM7824FA具备优秀的热导性能，使其能够在较高的负载电流下正常工作。同时，建议在PCB设计中考虑适当的散热措施，例如增加散热片，以提高器件在高功耗条件下的热效应表现。其通孔安装设计使得在焊接到电路板时相对方便，适合各种手工和自动化的生产流程。
总结
NJM7824FA是一款高效、稳定且可靠的线性稳压器，凭借其优异的电气特性和多种保护功能，成为了电子工程师在电源设计领域的理想选择。无论是在工业控制、消费电子还是通信设备中，它都能够为各种应用提供可靠的电力支持，体现了新日本无线公司在电源管理领域的技术实力和创新精神。
