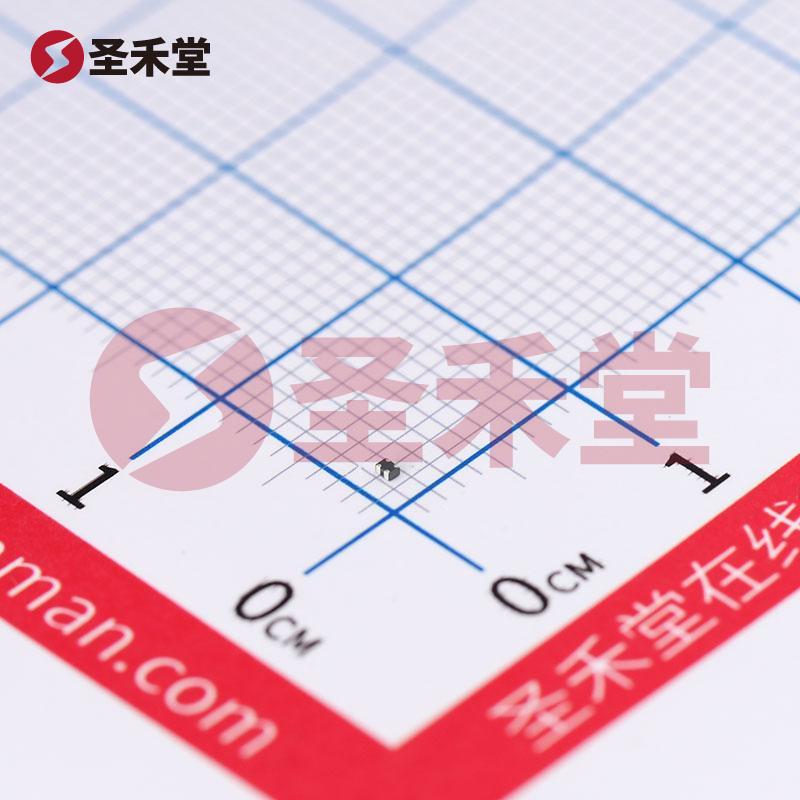

MCZ0806AH900L2TA0G 产品概述
产品名称: MCZ0806AH900L2TA0G
品牌: TDK
滤波器类型: 共模滤波器
封装规格: 0302（0806公制），4引线
安装类型: 表面贴装型
1. 产品简介
MCZ0806AH900L2TA0G 是一款高性能的共模滤波器，设计用于抑制信号传输线路中的共模噪声。它兼容多种电子应用，特别适用于那些对信号质量要求较高的设备，如通信、消费电子、工业控制等领域。此产品利用先进的材料和工艺，不仅增强了电磁干扰（EMI）抑制能力，还保证了信号传输的完整性，有效提高了整体系统的可靠性。
2. 主要规格
- 线路数: 2
- 额定电流（最大）: 100mA
- 阻抗 @ 频率: 90Ω @ 100MHz
- 直流额定电压（VDC）: 5V
- 直流电阻（DCR）（最大）: 4Ω
- 工作温度范围: -40℃ ~ +85℃
- 高度（最大值）: 0.020"（0.50mm）
- 尺寸: 0.033" 长 x 0.026" 宽（0.85mm x 0.65mm）
3. 工作原理
共模滤波器的设计基于其对共模和差模信号的不同处理方式。该滤波器允许差模信号（例如，正常的信号传输）顺利通过，同时抑制共模信号（如电源噪声、干扰等），从而优化信号质量。它通过在信号的共模部分引入与干扰源相反的电压来实现噪声的消除。
4. 应用场景
MCZ0806AH900L2TA0G 可广泛应用于多个领域，包括但不限于：
- 通信设备: 使信号传输稳定，减少数据传输中的错误率。
- 消费电子: 在手机、平板电脑等产品中，保证良好的音频和视频信号质量。
- 工业控制系统: 在工业仪器中使用时，确保在复杂电磁环境中系统的稳定运行。
- 汽车电子: 在车载设备中，提升各种信号的清晰度和可靠性。
5. 性能优越性
该产品的设计优化了其电气特性，使其在广泛的频率范围内表现出色。在100MHz的频率下，其阻抗表现达到了90Ω，能够满足高频通信的需求。其最大额定电流为100mA，适合多种低至中功率的应用场合。
尤其值得注意的是，MCZ0806AH900L2TA0G 的工作温度范围从-40℃到+85℃，使其适用于各种苛刻的环境，保证了在极端条件下的可靠性和稳定性。
6. 尺寸和封装
MCZ0806AH900L2TA0G 的尺寸仅为0.033" x 0.026"（0.85mm x 0.65mm），且高度仅为0.020"（0.50mm），这使得它非常适合空间有限的应用。其0302（0806公制）封装设计确保了高密度安装，便于在现代电子设备中使用。
7. 结论
总体而言，MCZ0806AH900L2TA0G 以其优越的电气性能、可靠的环境适应性和小巧的封装设计，成为各类电子应用中抑制共模干扰的理想选择。凭借其在保证信号完整性方面的卓越表现，值得专业工程师的信赖和选择。
