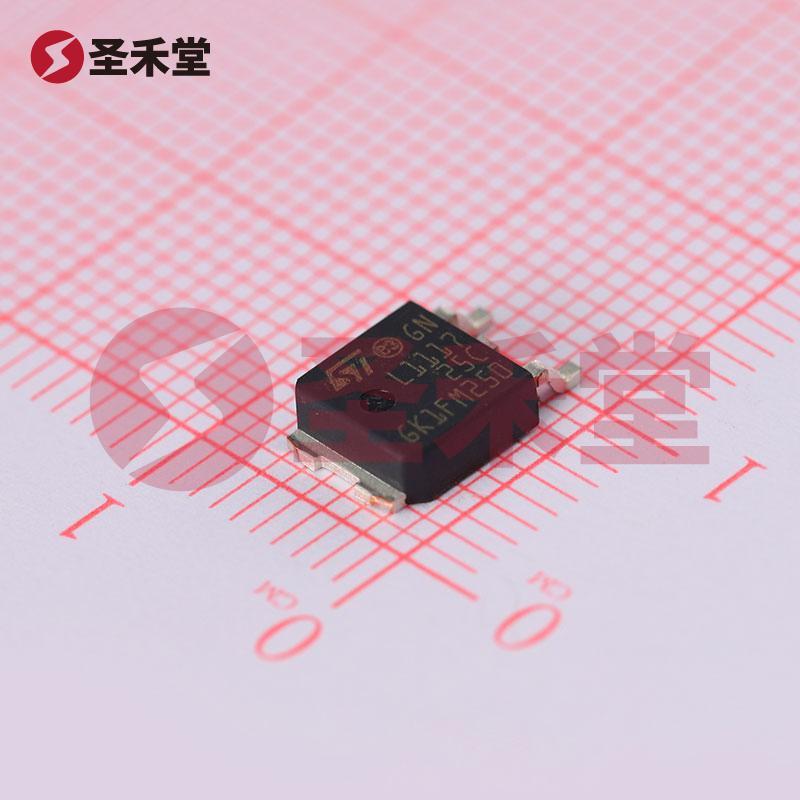

LD1117DT25CTR 产品概述
产品定位与基本概述
LD1117DT25CTR 是一款高性能线性稳压器（LDO），由意法半导体（STMicroelectronics）生产，设计用于提供稳定的输出电压。该设备的输出电压被固定为2.5V，并能够在最大输入电压为15V及输出电流达到800mA的条件下稳定工作，是其中高效能和可靠性的代表。
技术规格和参数
- 输出类型：固定
- 最大输入电压：15V
- 输出电流：800mA
- 输出电压：2.5V（固定）
- 压降（最大值）：1.3V @ 800mA
- 静态电流（Iq）：10mA
- PSRR/纹波抑制：75dB（120Hz）
- 工作温度范围：-40°C ~ 125°C
- 封装类型：TO-252-3（DPAK）
重要特性
稳压性能：LD1117DT25CTR 提供良好的线性稳压性能和高稳定性。当输入电压变化时，该稳压器能够保持输出电压稳定在2.5V，最大输出电流可达800mA。其较低的压降特性（最大1.3V）使其在各种负载条件下都能有效运行。
优良的电源抑制性能：该稳压器具有75dB的PSRR（电源纹波抑制比），能够有效抑制输入电压中的纹波和噪声。该特性对于需要低噪声电源的应用场合尤为重要，如音频设备和敏感的模拟电路。
宽工作温度范围：LD1117DT25CTR 的工作温度范围从-40°C 到 125°C，确保其在极端条件下仍然能够稳定工作，这使得该产品非常适用于工业和汽车电子等环境。
过流与过温保护功能：内置的过流和过温保护机制保证了其在异常情况下的安全性，减少了电路损坏的风险，提升了系统的可靠性。
安装与封装：该设备采用DPAK封装（TO-252类型），适合表面贴装（SMD）技术，这种封装形式有助于实现高密度布局和较少的PCB空间占用。
应用场景
LD1117DT25CTR 适用于多种应用场景，尤其是在电源管理、便携式设备和消费电子等领域。具体应用包括但不限于：
- 音频设备：由于其高PSRR特性，LD1117DT25CTR 很适合用于高保真音频系统，提供清洁的电源。
- 数据采集系统：在这些系统中，稳定的电源是确保数据准确性的关键，LD1117的性能能够保证合理的输出。
- 工业控制系统：在恶劣的工作环境中，该稳压器的宽温范围和保护措施使其成为可靠的选择。
- 汽车电子：可用于汽车中的控制单元和信号处理器，确保在变化的电压和温度条件下性能稳定。
总结
LD1117DT25CTR 是一款性能卓越的固定电压线性稳压器，其设计适合广泛的应用场景，具备高效率、准确稳压与良好的抗干扰能力。其稳定性与保护功能使其成为电子设计工程师的可靠选择，无论是在高噪声环境中的应用，还是在需要Fine-tuning电源的精密仪器中。借助其优良的技术规格和可靠的性能，LD1117DT25CTR 在现代电子设计中将继续发挥关键作用。
