IRF640PBF

IRF640PBF 产品概述

型号: IRF640PBF
品牌: VISHAY (威世)
封装类型: TO-220AB

产品简介

IRF640PBF 是一款高性能的 N 沟道 MOSFET（场效应晶体管），适用于各种电源管理、电机驱动、逆变器、DC-DC 转换器和其他需要高效开关的电路应用。凭借其出色的电气参数和可靠的工作性能，IRF640PBF 在业界广泛应用，尤其是在低压大电流的高频应用场景中。

基本性能参数

• 漏源电压（Vdss）: 200V
• 连续漏极电流（Id）: 18A（在 Tc = 25°C 时）
• 栅源极阈值电压（Vgs(th)）: 4V（@ 250μA）
• 漏源导通电阻（Rds(on)）: 180mΩ （@ 11A, 10V）
• 最大功率耗散: 125W（在 Tc 下）
• 工作温度范围: -55°C ~ 150°C（结温 TJ）

关键性能指标分析

• 漏源电压: IRF640PBF 的最高漏源电压为 200V，使其适用于中高压应用，这在电源转换和电机控制中非常重要。
• 导通电阻: 其最大导通电阻为 180mΩ，在高电流下仍能保持较低的功率损耗，从而提高系统的整体效率。
• 电流承载能力: 18A 的连续漏极电流能力，允许设备在大负载条件下工作而不必担心过热和失效。
• 栅极驱动要求: 具备 10V 的驱动电压下可以实现最小的导通电阻，确保在高频率开关时仍能够获得良好的导通性能。

应用场景

IRF640PBF MOSFET 由于其高效和高可靠性的特点，广泛应用于以下几个领域：

1. 电源管理: 适用于电源开关、逆变器、和电池管理系统，尤其是在需要快速开关和高电流流动的场合。
2. 电机控制: 可以用于控制电动机的驱动电路，允许高效的电动机控制以提升整体电力效率。
3. DC-DC 转换器: 在 DC-DC 转换器中，此 MOSFET 可作为开关元件使用，提升转换效率，并增强系统性能。
4. 灯控驱动: 适合用作 LED 驱动器，特别是在汽车和照明设备中。

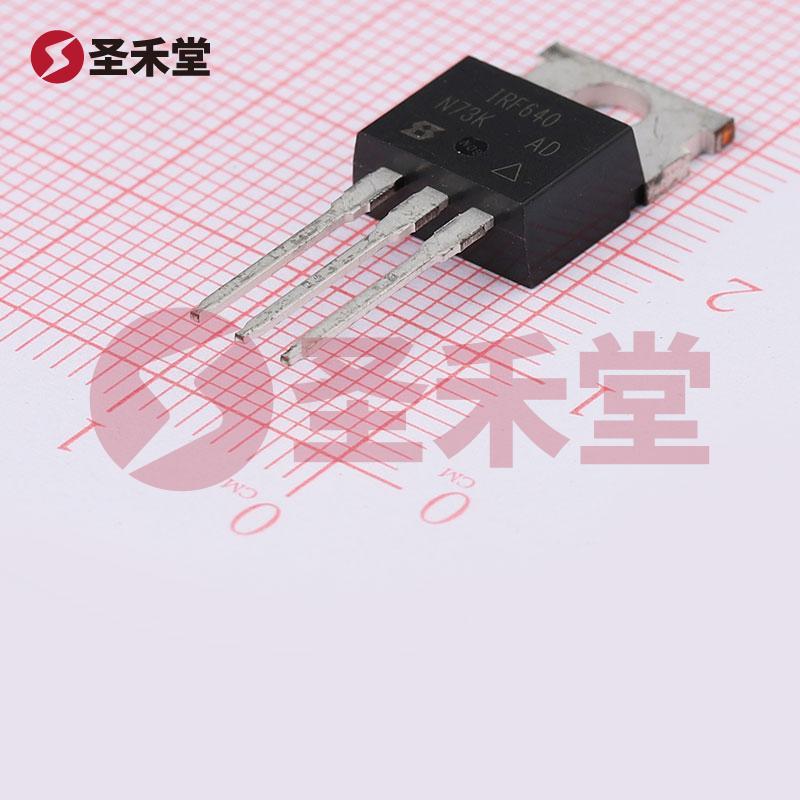

设计与封装

IRF640PBF 采用 TO-220AB 封装，具有良好的散热特性，便于散热片的安装，帮助元件在高功率应用中保持较低的工作温度。该封装设计允许通过通孔安装，适用于各种PCB设计，增加了设计灵活性。

结论

IRF640PBF 是一款功能强大且可靠的 N 沟道 MOSFET，具有出色的电气特性和广泛的应用前景，能够满足许多工程和工业需求。凭借高电流承载、较低的导通电阻以及广泛的工作温度范围，这款 MOSFET 在现代电子设备中扮演着至关重要的角色。无论是在研发新产品还是进行系统升级，IRF640PBF 都是一个值得考虑的优质选择。
