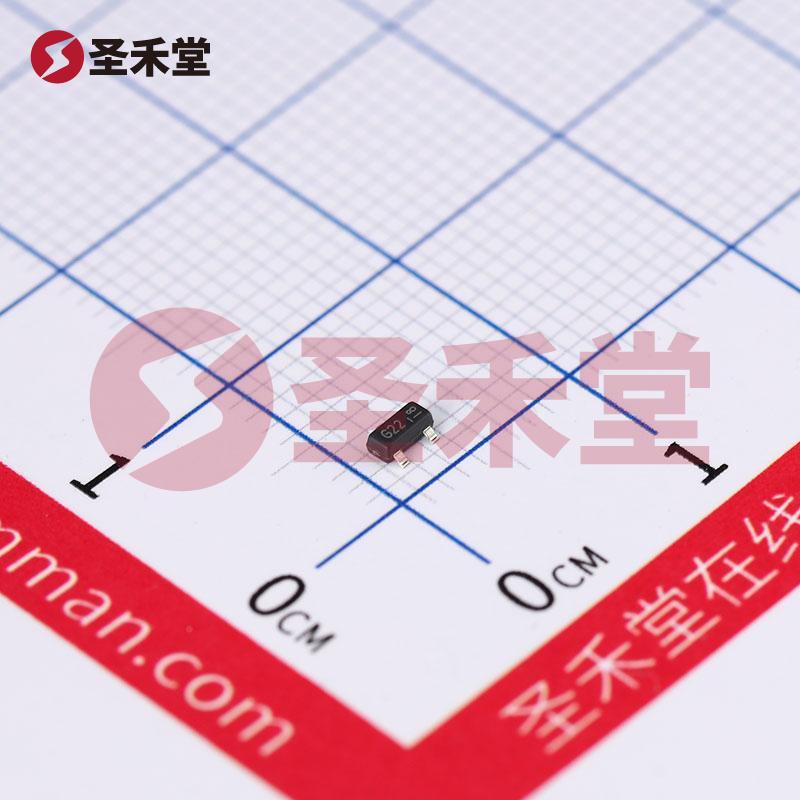

产品概述：DMN2075U-7 N沟道MOSFET
DMN2075U-7是一款高性能的N沟道金属氧化物场效应晶体管（MOSFET），其设计上适合于多种电力控制和开关应用。该器件的主要特点包括额定漏源电压（Vdss）为20V，最大连续漏极电流（Id）为4.2A，具有出色的导通特性和低损耗表现，适合用于电源管理、负载开关以及高效率的电力转换系统。DMN2075U-7采用SOT-23表面贴装封装形式，使得其在电路设计中具有高度的可靠性和灵活性。
主要技术规格
漏源电压（Vdss）: DMN2075U-7的最大漏源电压为20V，适合于低压功率应用。
连续漏极电流（Id）: 在25°C环境温度下，器件能够承受的最大连续漏极电流为4.2A，使其能够驱动较大的负载而不会过热。
导通电阻（Rds(on)）: 在4.5V栅源电压下，器件的漏源导通电阻仅为38毫欧（@3.6A），意味着在工作时产生的功耗非常低，从而提高了系统效率。
栅源极阈值电压（Vgs(th)）: 该MOSFET在1V时可达到250µA的导通电流，使其适合于低电压控制方案，实现高效的开启和关闭功能。
驱动电压: 对于最小和最大Rds(on)的驱动电压分别为2.5V和4.5V，意味着器件可以以较低的电压运行，降低了系统的复杂性和功耗。
栅极电荷（Qg）: 在4.5V下，栅极电荷值为7nC，这使得在开关操作中具有较低的能量损耗和更快的开关速度。
输入电容（Ciss）: 最大输入电容在10V下为594.3pF，意味着该器件能够快速响应高频信号。
功率耗散: DMN2075U-7在25°C的最大功率耗散为800mW，说明其可以在控制电路中长时间稳定工作。
工作温度范围: 本器件的工作温度范围广泛，从-55°C到150°C，适合在苛刻环境中使用。
封装: DMN2075U-7采用SOT-23封装，具有小体积、高密度的特点，便于表面贴装。
应用场合
DMN2075U-7广泛应用于各类电子设备和电源管理系统，主要包括以下应用：
电源开关: 在开关电源和DC-DC转换器中，用作主开关，提高转换效率。
负载驱动: 可用于驱动例如LED灯、马达及其他负载，尤其是在移动设备和便携式应用中。
电压调节: 在电压转换电路中，作为线性调节器的开关组成部分，帮助实现稳压输出。
信号开关: 在低功耗信号处理应用中，可用作信号选择开关，保证高频信号的快速切换。
总结
DMN2075U-7是一款功能强大的N沟道MOSFET，凭借其低导通电阻、高温工作能力和灵活的封装形式，非常适合现代电子设备对高效能和小型化的需求。无论是在电源管理、负载控制还是信号切换领域，DMN2075U-7都展现出其独特的价值和广泛的应用潜力，是设计师在选择合适的功率元件时的理想选择。
