DMG2301L-7

DMG2301L-7 产品概述

产品简介

DMG2301L-7 是一款高性能的 P 沟道金属氧化物半导体场效应管（MOSFET），具有极其优异的电气特性和可靠性。该 MOSFET 器件专为各种电子应用设计，提供出色的电流处理能力和低导通电阻，适用于开关电源、DC-DC 转换器、负载开关、以及其他需要高效率和稳定性的场合。

关键参数

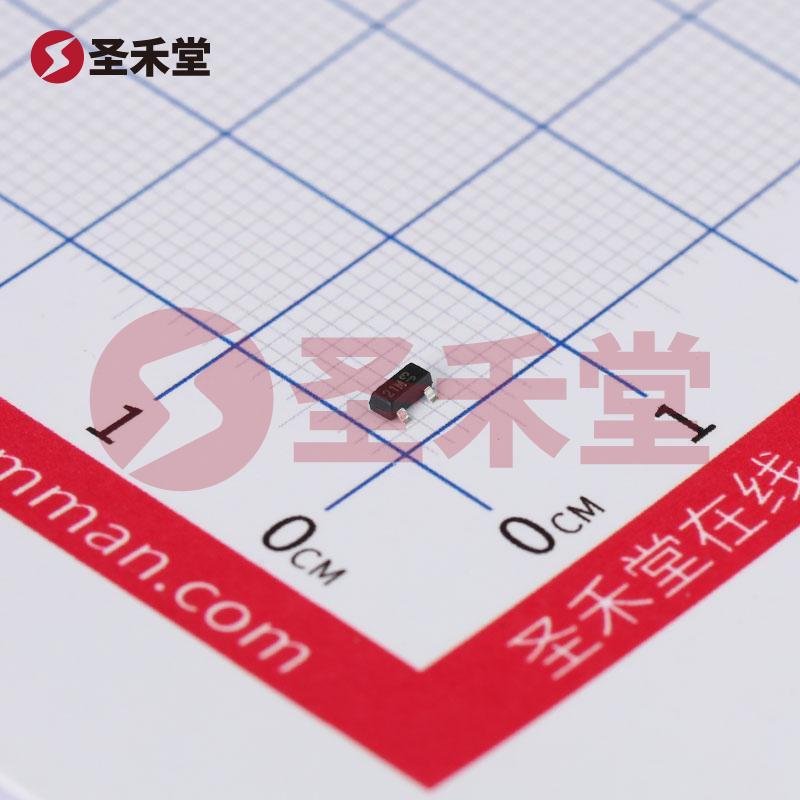

• 封装与外壳：DMG2301L-7 采用 SOT-23 封装（TO-236-3, SC-59），适用于表面贴装(SMT)。
• FET 类型：它是 P 沟道 MOSFET，可以有效地控制负载，适合智能应用和各种低压开关应用。
• 漏源极电压（Vdss）：最大漏源极电压为 20V，允许在这一电压等级中稳定工作。
• 电流能力：在 25°C 环境温度下，该器件可持续承受 3A 的漏极电流，这是它应对高电流应用的基础。
• 导通电阻（Rds On）：在 4.5V 的栅极电压下，最大导通电阻为 120 毫欧，确保低功耗和高效率运行。
• 阈值电压（Vgs(th)）：最大阈值电压为 1.2V @ 250µA，确保 MOSFET 在较低的驱动电压下能够快速开关。
• 栅极电荷（Qg）：最大栅极电荷为 5.5nC @ 4.5V，这意味着其驱动要求相对较低，简化了电路设计。
• 输入电容（Ciss）：最大输入电容为 476pF @ 10V，确保快速响应特性，适合高频应用。
• 最大功率耗散：该器件的最大功率耗散为 1.5W，表明它可以在一定的环境条件下安全工作，而不会损坏。
• 工作温度范围：该设备的工作温度范围从 -55°C 到 150°C，保证了其在各种恶劣环境条件下仍能可靠工作。

应用场景

DMG2301L-7 的广泛应用包括但不限于：

1. 电池管理系统：由于其高效的开关特性，该 MOSFET 可以用于电池管理系统中，确保电池的高效充放电。
2. 智能家居和物联网设备：可用于各种智能设备的开关控制，提供稳定的性能支持设备的长时间运行。
3. 电源转换：在应用如 DC-DC 转换器中，DMG2301L-7 可以实现高效率转换，优化能源利用。
4. LED 驱动：在 LED 照明应用中，该 MOSFET 负责控制 LED 的开启和关闭，提高灯具的使用寿命与能效。
5. 汽车电子：其宽广的工作温度范围使其适合汽车电子控制和管理系统。

总结

DMG2301L-7 是一款多功能、性能卓越的 P 沟道 MOSFET，广泛适用于各类电子设备。无论是在高效电源管理、开关控制，还是复杂的负载管理中，DMG2301L-7 均能以其出色的电参数和可靠性满足设计需求。方案设计人员可以依靠该元器件实现更为高效、稳定的电路设计，是现代电子产品中一个理想的选择。
