DMG1024UV-7 产品概述

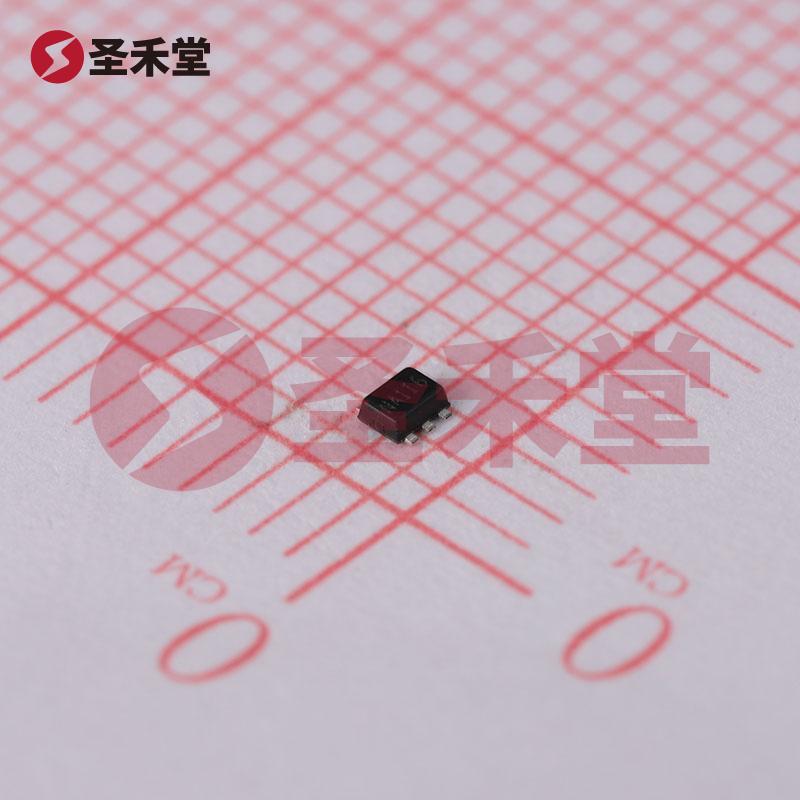

产品简介 DMG1024UV-7是一款高性能的双N沟道场效应管（MOSFET），采用SOT-563封装，具备出色的电气特性和热性能。该器件专为 低电压开关应用而优化，广泛适用于各种电子设备，如便携式电源管理、LED驱动、电机控制、及高效能开关电路。

关键参数

• 封装: SOT-563, 有效节省电路板面积，并易于表面贴装。
• FET类型: 该器件是一种双N沟道MOSFET，适合用于高效开关及线性应用。
• 漏源极电压（Vdss）: 最大20V，能够满足多种低电压应用场景。
• 连续漏极电流（Id）: 在25°C环境下，器件的最大连续漏极电流为1.38A，这使得其可应用于中等功率的驱动任务。
• 导通电阻（Rds(on)）: 在4.5V的栅源电压下，随着漏流600mA导通电阻的最大值为450毫欧，降低了核心电源损耗，提高了效率。
• 栅极阈值电压（Vgs(th)）: 最大值为1V（@ 250µA），保证在低电平下的良好导通特性。
• 栅极电荷（Qg）: 在4.5V下，栅极电荷最大为0.74nC，表明其动态特性良好，有助于降低驱动功耗。
• 输入电容（Ciss）: 最大60.67pF（@ 16V），改善开关速度，提高整体效率。
• 功率耗散: 最大功率处理能力为530mW，适合在安全工作范围内使用。
• 工作温度: 该器件的工作温度范围为-55°C到150°C，适应性强，能在恶劣环境条件下稳定工作。

应用领域 DMG1024UV-7非常适合多种应用，包括但不限于：

• 电源管理: 用于开关电源（SMPS）和DC-DC转换器。
• 信号切换: 在电子信号切换应用中作为开关，处理较大的电脉冲。
• LED驱动器: 提供高效的电源切换，降低能耗。
• 电池管理系统: 在电池充放电管理中，进行低损耗的电流控制。

优点和应用实例 使用DMG1024UV-7的优点在于其低导通损耗、高效能和热管理能力，为设计工程师提供了高性能的设计选项。该产品通过压降小和低功耗特性保证产品的长寿命和高可靠性。

例如，在便携式设备的电池管理应用中，DMG1024UV-7能够有效管理充电和放电状态，同时保证系统的低发热量和高效率，这对延长电池使用寿命至关重要。

总结 DMG1024UV-7是一款多功能的MOSFET，凭借优异的电气参数、灵活的工作温度范围以及小型化的SOT-563封装，确保了在当今电子设计中越来越趋向的高效能、高集成度需求下的良好适应性。这使得它成为现代电子设备中不可或缺的核心元器件之一。

在设计和选型过程中，工程师可以相信DMG1024UV-7会在多种复杂应用中提供极高的性能和可靠性，为其项目赋予竞争力。
