产品概述：DDA143TU-7-F
概述

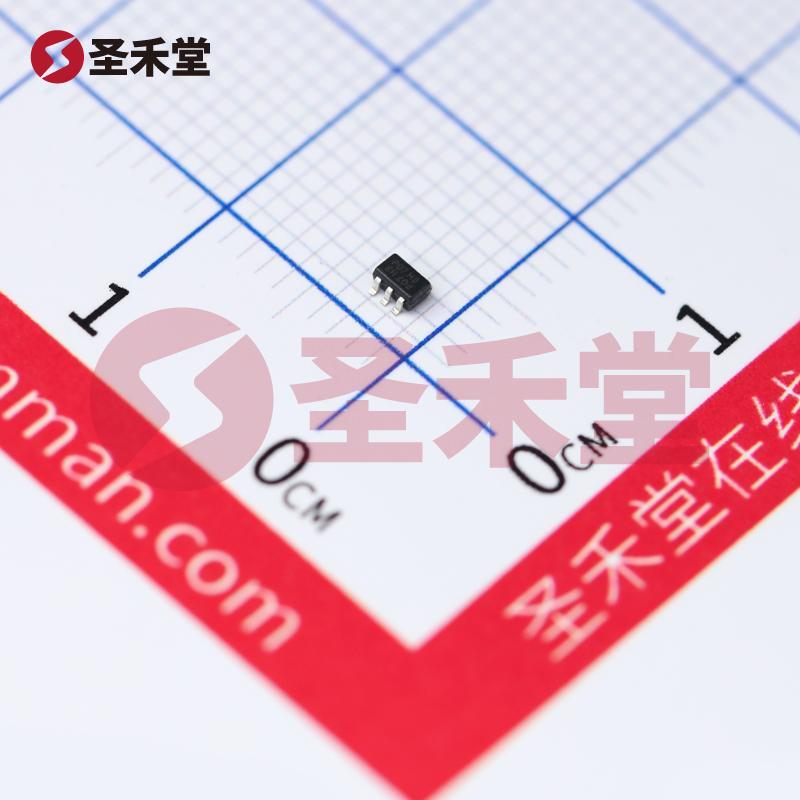

DDA143TU-7-F是由DIODES（美台）生产的一款数字晶体管，属于预偏压式双PNP器件。该产品专为需要低功耗和高效能的小型电子电路设计而开发，充分满足现代电子设备对体积小、效率高的要求。它的封装形式为表面贴装型（SMD），规格为SOT-363，适用于各种紧凑型电子应用。
主要特性
双PNP结构：DDA143TU-7-F内部集成了两个PNP晶体管，极大地提高了电路的集成度，适合于包括音频放大器、开关电源和数字电路等多种终端应用。
电流和电压参数：
- 最大集电极电流（Ic）：100mA，足以驱动多个负载，使其非常适合在中小功率场合下使用。
- 集射极击穿电压（Vce）：最大值为50V，能够可靠地工作在多种电压环境中，确保设备的稳定性和安全性。
DC电流增益（hFE）：在1mA，5V条件下，DDA143TU-7-F的最小hFE为100。这一特性使其适合于增益要求较高的应用，如信号放大和开关控制。
低饱和压降：在250µA，2.5mA的条件下，Vce饱和压降最大值为300mV，降低了功耗，提高了整体能效。这一特性尤其适合于便携式和电池供电的设备。
高频响应：其跃迁频率为250MHz，确保其在高速开关和高频应用中表现出色。这使得DDA143TU-7-F在通信设备和高数据速率数字产品中得到广泛应用。
最大功率：该产品的最大功耗可达200mW，非常适合小型化设备中常见的低功率要求。
应用领域
DDA143TU-7-F的设计和性能使其在多个应用领域中表现出色，具体包括但不限于：
- 音频放大器：利用其良好的增益特性和低饱和压降，实现清晰的音频（或语音）信号放大。
- 开关控制：特别适用于电子开关、继电器驱动等应用中，有助于降低控制电路的功耗。
- 逻辑电路：在数字电路中作为开关元件，尤其是在低电压和低电流的逻辑应用中表现卓越。
- 无线通信：由于其高频特性，适合用于无线数据传输和射频应用。
封装和安装
DDA143TU-7-F采用SOT-363封装，拥有小巧的尺寸，使得其在空间受限的电路板上更易于布局。表面贴装技术（SMD）还使得安装过程更为简便，提高了生产效率。这种设计趋向符合现代电子设备对集成度和尺寸的双重要求。
结论
综上所述，DDA143TU-7-F是一款极具性价比的数字晶体管，拥有多项优良性能和应用灵活性。无论是在消费电子、工业控制，还是在通讯设备中，它都能凭借其优越的电气特性和稳定性，为用户提供可靠、高效的解决方案。DIODES（美台）为该产品提供了坚实的技术支持与售后保障，使用户在采购和使用中无后顾之忧。选择DDA143TU-7-F，必然是在现代电子产品中实现性能与成本平衡的明智之选。
