BCX56,115 产品概述
概述
BCX56,115 是一款高性能的 NPN 型三极管，专为广泛的应用设计，适合电信、自动化设备、开关电源及其它消费电子产品。其优异的性能表现和可靠性使其成为电子工程师和设计师的热门选择。BCX56,115 在 SOT-89 焊接封装中提供，适用于表面贴装技术，方便集成在各类电路板设计中。
基础参数
BCX56,115 的主要技术规格包括：
- 额定功率: 1.25W
- 最大集电极电流 (Ic): 1A
- 集射极击穿电压 (Vce): 80V
- 频率 - 跃迁: 180MHz
- 工作温度范围: 最高可达 150°C (TJ)
三极管的这些基础参数确保它能够承受高电压和电流，适应多种严苛的工作环境，广泛适用于信号放大与开关等应用。
电流增益与饱和压降
BCX56,115 在不同的工作条件下展现出优越的直流电流增益 (hFE)。在 150mA 集电极电流下，hFE 的最小值为 63，确保在多种负载条件下的有效放大能力。此外，该三极管的饱和压降 Vce（max）在条件为 50mA 和 500mA 时均为500mV，表现出良好的开关特性，提升了整个电路的效率。
电流 - 集电极截止
BCX56,115 的最大集电极截止电流 (ICBO) 为 100nA，显示了其在关闭状态下较低的泄漏电流，这对低功耗设备和对电源管理要求严格的应用至关重要。它的设计考虑了频率和温度因素，增强了在各种工作条件下的固定性能。
高频应用能力
凭借高达 180MHz 的跃迁频率，BCX56,115 可用于高频信号处理的应用，如射频放大器和开关电源。这一频率范围使其适合在多种通信和消费电子中执行高速开关与信号放大任务。

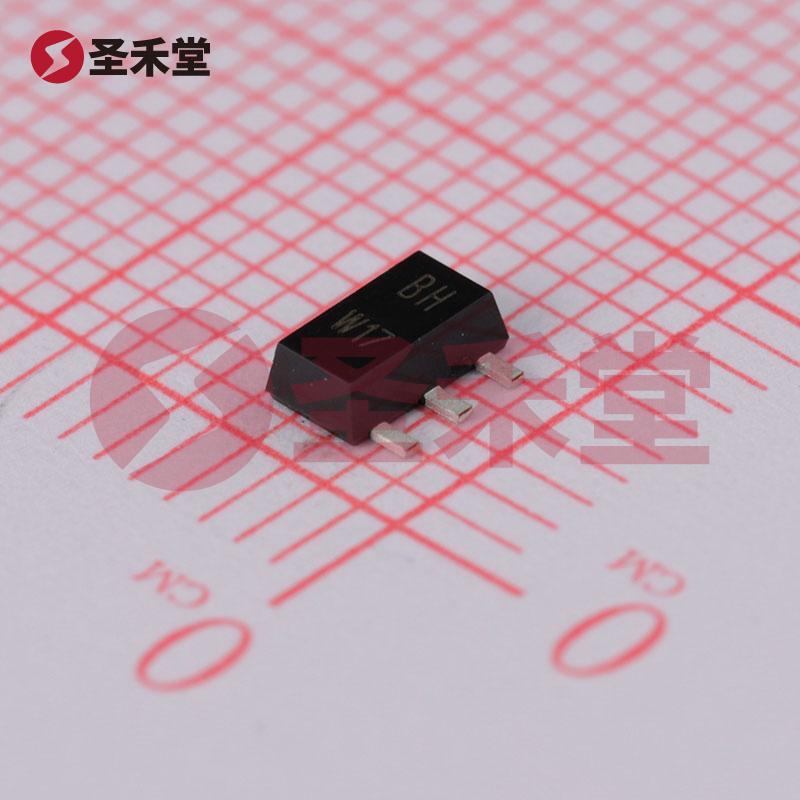

封装与安装
BCX56,115 使用 SOT-89 封装，具有小尺寸、高集成度的优势，特别适合对空间有限的电路板设计。同时，其表面贴装设计提高了生产效率，方便自动化装配，降低了制造成本。
应用领域
该三极管适用于各类电子应用，包括：
- 开关电源: 用于切换电流，以提高电能转换效率。
- 类比电信号放大: 适用于音频放大、电流监测和传感器信号处理。
- 射频应用: 在收发器及其他高频电路中，BCX56,115 提供稳定的增益表现。
- 一般控制与驱动电路: 作为开关元件或驱动其他负载的核心部件，广泛应用于继电器、马达控制等。
总结
BCX56,115 是一款高性能、可靠的 NPN 三极管，适应各种设计需求，凭借其强大的电流承载能力、低饱和压降以及优异的频率性能，成为电子设计领域的重要器件之一。其在多种应用场合中的表现使其适合用于现代电子设备，为设计提供了极大的灵活性与可靠性。无论是在消费电子还是工业设备中，BCX56,115 都能够有效地满足多样化的电气要求。
