BC817-40-7-F

产品概述：BC817-40-7-F NPN 晶体管

基本信息 BC817-40-7-F是一款高性能的NPN晶体管，广泛应用于电子电路中的信号放大和开关控制。其具有优良的电气特性，适用于各种通用应用，包括低频放大器、开关电路、数字电路等。该晶体管以其小巧的表面贴装型(SOT-23-3)封装，进一步提高了其在现代电子设计中的适应性。

电气特性

• 晶体管类型：NPN
• 集电极电流 (Ic)：最大500mA
• 集射极击穿电压 (Vce)：最大45V
• 最大功率：310mW
• 饱和压降：在不同电流条件下，Vce饱和压降的最大值为700mV（在50mA与500mA的不同Ib、Ic条件下）
• 截止集电极电流 (Ic切断)：最大100nA
• DC电流增益 (hFE)：最小值为250（在100mA和1V的条件下）
• 频率跃迁：高达100MHz
• 工作温度范围：-65°C至150°C（TJ）

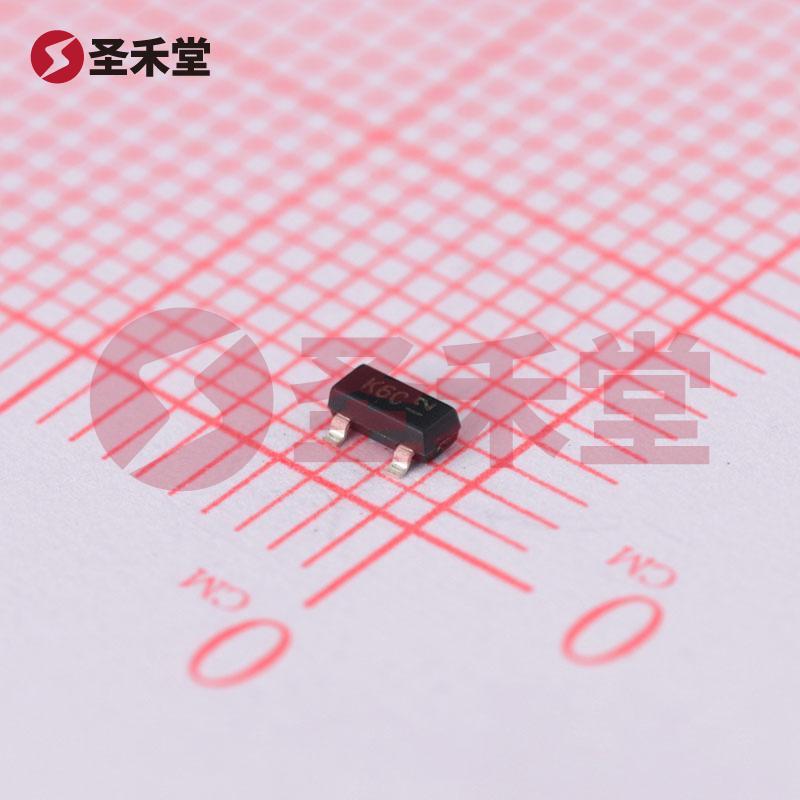

封装特性 BC817-40-7-F采用SOT-23-3封装，该封装类型具有体积小、热导好、适合表面贴装技术（SMT）等优点。此封装使得其在PCB上的布局更加灵活，适合于紧凑型设计。此外，SOT-23-3封装的标准化特点，便于在量产过程中实现自动化拼装。

应用领域 BC817-40-7-F广泛应用于以下几个领域：

1. 信号放大器：由于其良好的增益性能，适合用于音频放大、电流放大等应用。
2. 切换电路：晶体管的开关特性使其在继电器驱动、灯光控制、智能家居产品中有着重要应用。
3. 数字电路：可作为逻辑电平转换、信号放大等功能的基础元件，广泛应用于各种数字信号处理电路。
4. 低电压应用：由于其低饱和电压和高增益特性，特别适合于低电压供电的电路设计。

其他注意事项 在使用BC817-40-7-F时，设计工程师需要注意以下几点：

• 散热管理：虽然该晶体管具有310mW的功率额定值，但在高负载条件下，适当的散热处理仍然是必要的，以防止过热导致器件损坏。
• 工作环境：BC817-40-7-F可在广泛温度范围内工作，从-65°C到150°C，这使其在严酷环境中应用成为可能。然而，在设计时仍需考虑实际工作条件，以确保器件在极限条件下的可靠性。
• 电源管理：在开关应用中，对于供电电源的稳定性也要重视，以确保晶体管的可靠切换性能。

总结 BC817-40-7-F是一款具有广泛应用前景的NPN晶体管，凭借其卓越的电气特性和小巧的SOT-23-3封装，能够满足多种现代电子产品的需求。凭借其稳定的性能和良好的热管理能力，BC817-40-7-F无疑将为各种应用场景提供强有力的支持，是设计工程师的优秀选择。
