型号:

TCMT1107

品牌:VISHAY(威世)
封装:4-SOP
批次:24+
包装:编带
重量:0.174g
其他:

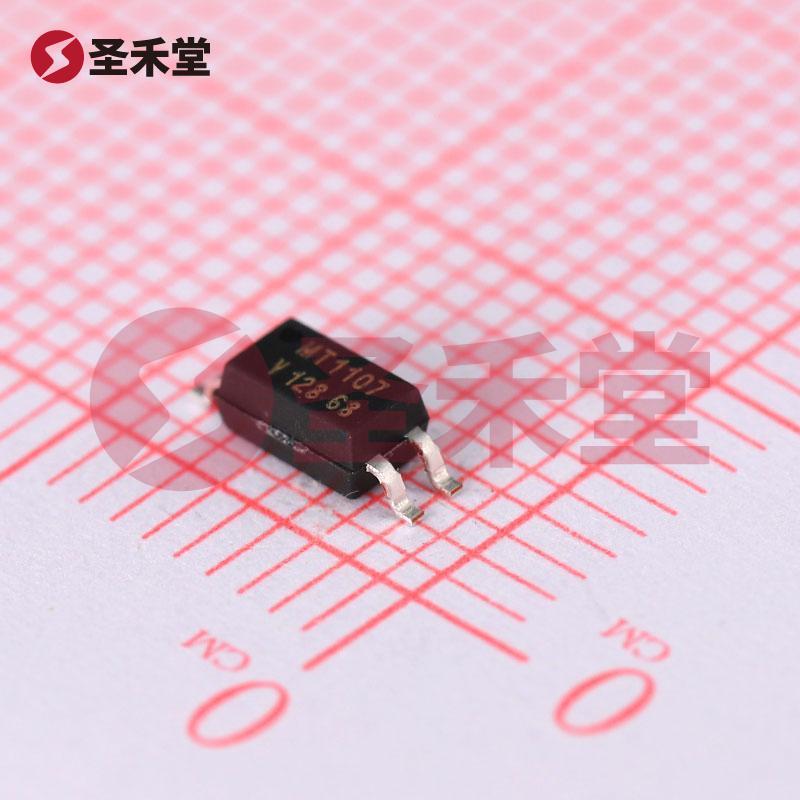

TCMT1107 产品实物图片
TCMT1107 一小时发货
描述:晶体管输出光耦 DC 光电三极管 50mA 1.35V SOP-4-1.27mm
库存数量
库存:
3300
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
1.12
3000+
1.06
优惠券
券满50015
产品参数
属性参数值
输入电压类型DC
输出类型光电三极管
正向电压1.35V
输出电流50mA
隔离电压(rms)3.75kV
反向电压6V
负载电压70V
输出通道数1
集射极饱和电压(Vce(sat)@Ic,IF)300mV@1mA,10mA
上升时间5.5us@2mA,100Ω
下降时间7us@2mA,100Ω
工作温度-40℃~+100℃

TCMT1107 产品概述

一、产品简介

TCMT1107 是一款由 VISHAY(威世)公司生产的高性能单通道晶体管输出光耦合器,旨在满足电气隔离和信号传输的需求。此元器件具有优异的电气特性和广泛的应用场景,尤其适用于各种需要隔离和控制的模块化设计和电路中。TCMT1107 可以在高温环境下稳定工作,其工作温度范围为-40°C 到 100°C,适应性强,在工业、汽车和消费类电子等领域具有广泛的应用。

二、基本参数

  1. 输入类型: TCMT1107 支持直流(DC)输入,能够高效地将输入信号转换为光信号进行隔离。

  2. 通道数目: 产品设计为单通道(1),满足常见的隔离需求。

  3. 隔离电压: 本产品具有高达 3750Vrms 的优良隔离电压,确保在高压环境下的安全操作。

  4. 输出电压和电流: 最大输出电压为 70V,输出电流可达到 50mA,适应多种电气隔离与驱动要求。

  5. 产品类型: TCMT1107 采用晶体管输出技术,保证了快速响应和高可靠性。

  6. 电流传输比: 在 5mA 的条件下,电流传输比的最小值为 80%,最大值可达 160%,这使得该光耦在实现传输时具有良好的效率和稳定性。

  7. 开关时间: TCMT1107 的开关时间非常短,典型的接通/关断时间为 9.5µs 和 8.5µs,分别适应不同的应用需求。同时,其上升和下降时间为 5.5µs 和 7µs,推动信号的快速变化和高频特性。

  8. 正向压降: 该光耦的典型正向压降(Vf)为 1.35V,能够有效降低功率损耗,提高效率。

  9. 饱和压降: Vce 的饱和压降最大值为 300mV,这是降低热损耗的重要指标。

  10. 安装类型: TCMT1107 采用表面贴装型(SMD)设计,便于在各种现代电子设备中进行紧凑布局。

  11. 封装: 使用紧凑的 4-SOP 封装(0.173",4.40mm 宽),适合于小型化的电子产品设计。

三、应用场景

TCMT1107 光耦合器广泛应用于多个领域。这包括但不限于:

  • 工业自动化: 在PLC、传感器和执行器之间提供安全的电气隔离,确保系统稳定。
  • 汽车电子: 适用于车载电子控制单元(ECU)的信号隔离,有效降低干扰。
  • 消费类电子: 应用于电源管理和控制电路中,提高产品的安全性和可靠性。
  • 医疗设备: 在需要高安全标准的医疗仪器中,以确保患者安全和设备的稳定功能。

四、总结

TCMT1107 作为一款高性能晶体管输出光耦,凭借其出色的电气特性、良好的隔离电压和快速响应时间,秉承了 VISHAY 一贯的品质保证,适合于多种电气隔离和信号传输的应用需求。无论是在严苛的工业环境,还是在精密的消费产品中,TCMT1107 可以为设计师和工程师提供理想的解决方案,助力于高效、安全的电子系统开发。
