型号:

STP30NF10

品牌:ST(意法半导体)
封装:TO-220-3
批次:-
包装:管装
重量:2.74g
其他:

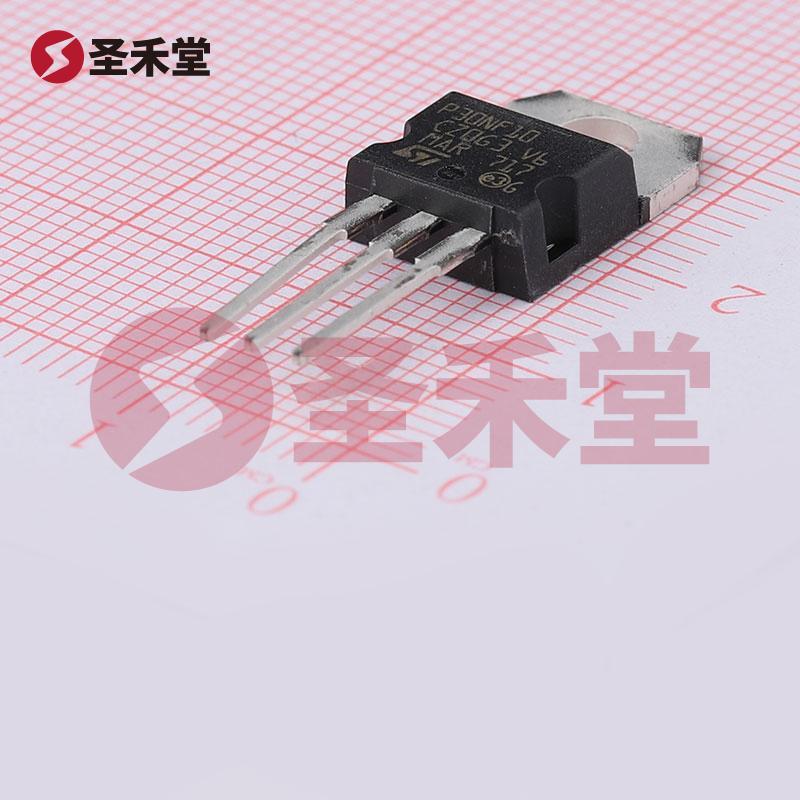

STP30NF10 产品实物图片
STP30NF10 一小时发货
描述:场效应管(MOSFET) 115W 100V 35A 1个N沟道 TO-220
库存数量
库存:
0
(起订量: 1, 增量: 1
最小包:1000
商品单价
梯度内地(含税)
1+
2.87
100+
2.29
1000+
2.19
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)35A
导通电阻(RDS(on)@Vgs,Id)45Ω@10V,15A
功率(Pd)115W
阈值电压(Vgs(th)@Id)4V@250uA
栅极电荷(Qg@Vgs)55nC@10V
输入电容(Ciss@Vds)1.18nF@25V
工作温度-55℃~+175℃@(Tj)

STP30NF10 产品概述

STP30NF10 是一种高性能 N 沟道金属氧化物半导体场效应管(MOSFET),由意法半导体(STMicroelectronics)生产。作为一款广泛应用于高电压和高电流的电子设备中的功率开关器件,STP30NF10 具有很强的性能优势,尤其是在节能和高效能转换方面。

主要规格

漏源电压 (Vdss): STP30NF10 的漏源电压最大达到 100V,确保其在高压应用中的稳定性和可靠性。

连续漏极电流 (Id): 在 25°C 的环境下,该 MOSFET 可以安全承载高达 35A 的连续漏极电流,这使得它能够在多个高电流应用中表现出色。

导通电阻 (Rds(on)): STP30NF10 的漏源导通电阻在 10V 的栅源驱动电压下为 45 毫欧,这种较低的导通电阻有助于在工作条件下降低功耗,提升效率。

栅源阈值电压 (Vgs(th)): 此器件的栅源阈值电压为 4V @ 250µA,适用于需要较低驱动电压的电路设计。

最大功率耗散: STP30NF10 能够承受最大功率耗散为 115W(在 Tc=25°C 时),这使得它适合在高功率环境中操作。

工作温度范围: 该器件设计能够在极端温度条件下运行,工作温度范围为 -55°C 到 175°C,确保其在各种环境条件下具有优良的稳定性和可靠性。

封装及安装

STP30NF10 的封装类型为 TO-220AB,这是一种通孔设备,便于散热和安装。TO-220 封装具有良好的热管理性能,使得该器件能够在高功率电路中有效散热,降低工作温度,从而延长其使用寿命。

应用场景

STP30NF10 被广泛应用于各种电子产品和系统,尤其适合以下应用场景:

  1. 开关电源: 在开关模式电源(SMPS)、DC-DC 转换器等设备中,STP30NF10 可以作为高效开关元件,通过控制电源的开关状态实现能量的高效转换。

  2. 电动机驱动: 此 MOSFET 适用于直流电机或步进电机的驱动,使之在不同的负载条件下能够稳定运行。

  3. 外部设备控制: STP30NF10 也常用于各种继电器和负载开关电路的控制,通过较小的驱动信号控制较大的负载电流。

  4. 电源管理: 在移动和便携设备中,STP30NF10 可用于电池管理系统,确保电池的高效充放电。

性能优势

STMicroelectronics 的 STP30NF10 MOSFET 不仅易于集成于现有电路架构中,同时其低功耗和高效率的特性使其成为了节能技术的重要组成部分。此外,其兼容性和适应性使得设计工程师能够在多种应用中利用此器件,带来更高的系统表现。

对于追求高性能、高可靠性和高效能产品的设计师而言,STP30NF10 是一个理想的选择。无论是在家用电器、工业设备或是消费电子产品中,STP30NF10 都将为用户提供卓越的性能和可靠的服务。其设计理念围绕功率电子设备的不断进步,致力于推动电能转换和管理技术的未来。
