型号:

STF130N10F3

品牌:ST(意法半导体)
封装:TO-220-3 整包
批次:-
包装:管装
重量:-
其他:

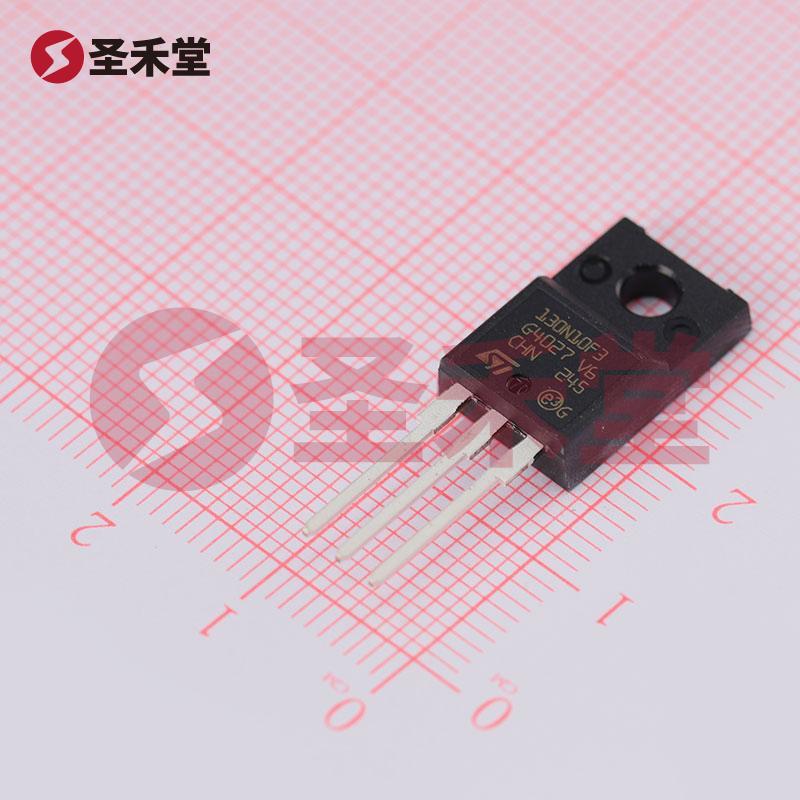

STF130N10F3 产品实物图片
STF130N10F3 一小时发货
描述:场效应管(MOSFET) 35W 100V 46A 1个N沟道 TO-220FP
库存数量
库存:
0
(起订量: 1, 增量: 1
最小包:1000
商品单价
梯度内地(含税)
1+
8.28
100+
7.03
1000+
6.78
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)46A
导通电阻(RDS(on)@Vgs,Id)9.6mΩ@23A,10V
功率(Pd)35W
阈值电压(Vgs(th)@Id)4V@250uA
栅极电荷(Qg@Vgs)57nC@10V
输入电容(Ciss@Vds)3.305nF@25V
工作温度-55℃~+175℃@(Tj)

产品概述:STF130N10F3 N沟道MOSFET

一、产品基本信息

STF130N10F3是一款高性能N沟道MOSFET,封装类型为TO-220-3。它由知名半导体制造商意法半导体(STMicroelectronics)生产,广泛应用于各种功率管理和开关电源等场合。该器件具有优良的电气特性及良好的热性能,能够满足现代电子设备对于高功率、高效率的需求。

二、主要规格参数

  1. 封装/外壳:TO-220-3整包
  2. FET类型:N沟道
  3. 漏源极电压(Vdss):100V
  4. 电流特性
    • 连续漏极电流(Id)@ 25°C:46A(案例温度Tc)
  5. 动态特性
    • 导通电阻(Rds(on)):9.6毫欧 @ 23A,10V
    • 栅极阈值电压(Vgs(th)):最大4V @ 250µA
    • 栅极电荷(Qg):57nC @ 10V
  6. 输入电容(Ciss):3305pF @ 25V
  7. 功率耗散:最大35W(Tc)
  8. 工作温度范围:-55°C到175°C(TJ)
  9. Vgs(最大值):±20V

三、应用领域

STF130N10F3因其出色的性能特征,可广泛应用于多个领域:

  • 开关电源:用于直流电源转换、逆变器设计等。
  • 电机控制:在电机驱动电路中,通过高效的开关性能降低功耗。
  • 电源管理:在各种消费电子和工业设备中提供高效率的电源管理方案。
  • 电力放大器:在音频和 RF 电路中发挥重要作用,提供高效率和高输出功率。

四、性能优势

  1. 高电流处理能力:STF130N10F3可承载高达46A的连续漏极电流,适用于高功率应用。
  2. 低导通电阻:其Rds(on)为9.6毫欧,使得器件在导通状态下的功率损耗显著减少,从而提高整体电源效率。
  3. 宽温度工作范围:能够在极端环境下稳定工作,适应-55°C至175°C的广泛温度范围,使其适合高温或低温工作条件的工业应用。
  4. 易于驱动:该MOSFET在10V的驱动电压下达到最佳性能,使其在不同系统中易于集成。
  5. 优秀的输入电容特性:输入电容Ciss为3305pF,保证了快速的开关响应,适合高速开关应用。

五、设计考量

在使用STF130N10F3时,设计人员需关注以下几点:

  • 热管理:虽然其具有良好的热性能,但由于高功率应用中发热较大,应为其提供足够的散热装置,例如散热片或风扇,以维持正常操作温度。
  • 驱动电压:确保栅极驱动电压不超过±20V,以避免损坏MOSFET。
  • PCB设计:合适的布局和走线设计对于降低寄生电阻和电感,提升系统整体效率至关重要。

六、总结

STF130N10F3 N沟道MOSFET凭借其卓越的电气性能和广泛的应用适应性,成为当前电子产品中不可或缺的组件。无论是在高效的开关电源设计还是在电机控制系统中,STF130N10F3都能提供令人满意的性能表现,是设计师和工程师实现高效能解决方案的理想选择。
