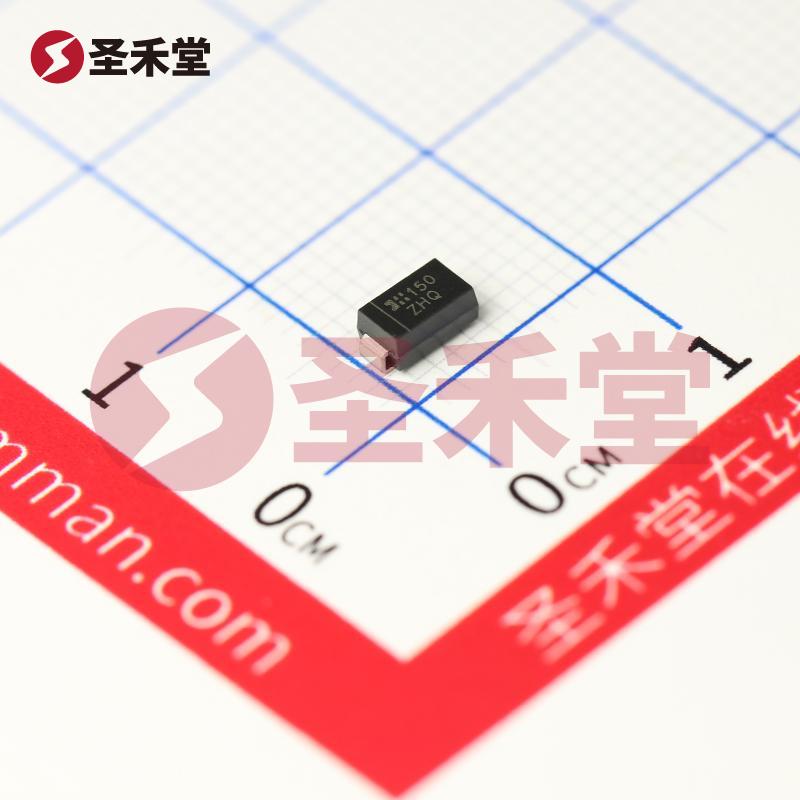

SMAZ7V5-13-F

产品概述：SMAZ7V5-13-F 稳压二极管

SMAZ7V5-13-F 是一款高性能的稳压二极管，主要用于提供稳定的电压参考和过压保护，广泛应用于电源管理、信号调理和高频电路等领域。这种独立式的稳压二极管具有出色的电气性能和可靠的工作特性，特别适合高要求的电子应用。

主要技术规格

• 精度：±5%
• 稳压值（典型值）：7.5V
• 反向漏电流：5µA @ 5V
• 最大功率：1W
• 标称齐纳电压（Vz）：7.5V
• 容差：±5%
• 功率最大值：1W
• 最大阻抗（Zzt）：2 Ohms
• 不同 Vr 时的反向泄漏电流：5µA @ 5V
• 不同 If 时的正向电压（Vf）：1.2V @ 200mA
• 工作温度范围：-65°C 至 150°C
• 安装类型：表面贴装型
• 封装类型：DO-214AC，SMA

工作原理

稳压二极管的工作原理基于其二极管特性，在一定的反向电压下，它能够保持近似恒定的电压输出。在超过其指定的齐纳电压（在本例中为7.5V）时，SMAZ7V5-13-F 能够有效地分流过量电流，从而防止下游电路受到损害。这使得该元件在电源保护和电压参考应用中极为重要。

应用领域

SMAZ7V5-13-F 广泛应用于：

1. 电源管理：可以用于稳压电源线路，以保护敏感设备免受电压波动的影响。
2. 信号调理：对于模拟信号的处理，该稳压二极管可用于保护下游电路免受高频噪声的干扰。
3. 高频电路：由于其较低的反向漏电流和快速的响应时间，该器件特别适合高频应用。
4. 过压保护：可用于保护微控制器、逻辑电路和其他电子组件免遭意外过压造成的损伤。

可靠性与耐用性

SMAZ7V5-13-F 的工作温度范围为 -65°C 至 150°C，确保其在各种环境条件下的稳定工作。此外，该器件的封装为 SMA（DO-214AC），具有优越的热管理能力和机械强度，适合于自动化贴片安装，便于大规模生产和应用。

优势

1. 高精度：较低的容差和精度为高要求的应用提供了必要的保证。
2. 良好的热稳定性：即便在极端条件下，也能保持良好的稳压特性，适应各种操作环境。
3. 小型封装设计：高密度表面贴装设计减小了电路板的占用空间，适合现代小型化电子产品。
4. 设计灵活性：可以在多种电路配置中应用，兼容性好，便于设计者的集成。

结论

综上所述，SMAZ7V5-13-F 稳压二极管以其卓越的性能特征和广泛的应用范围，对电子设备的稳定性和可靠性至关重要。无论是在电源管理、信号调理还是过压保护方面，其出色的电气特性都使其成为市场上值得信赖的选项。对于设计工程师来说，将此型稳压二极管整合到其电路设计中，无疑能够提升产品的整体性能与稳定性。
